미니어고

예전에 kbdfans에서 만든 D45를 싼맛에 샀었는데
너무 불편해서 결국 방출했었습니다.
60%배열보다 작은 배열은 필수키인 숫자열도 빠져있어서 많이 불편합니다. 키가 적은게 매우 큰 단점이죠.
근데 덕분에 아담하고 귀여워서 키갯수 적은 게 단점이자 장점이기도 합니다.

D45 적응에는 실패했었지만, 아래 사진처럼 각 스페이스바 옆에 레이어1, 2 키를 배치하면 사용할 수 있지 않을까 하는 생각에 만들어본

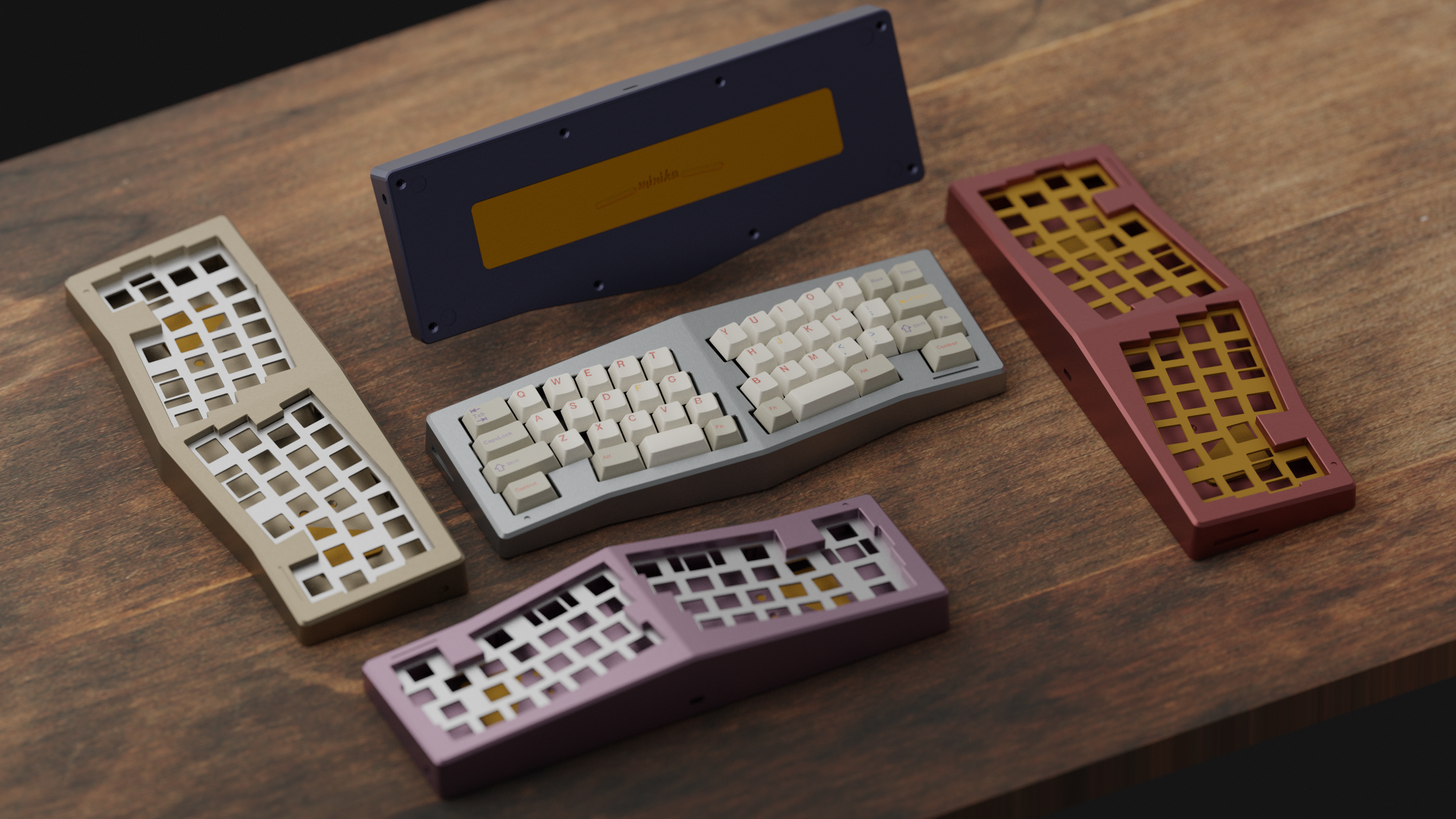

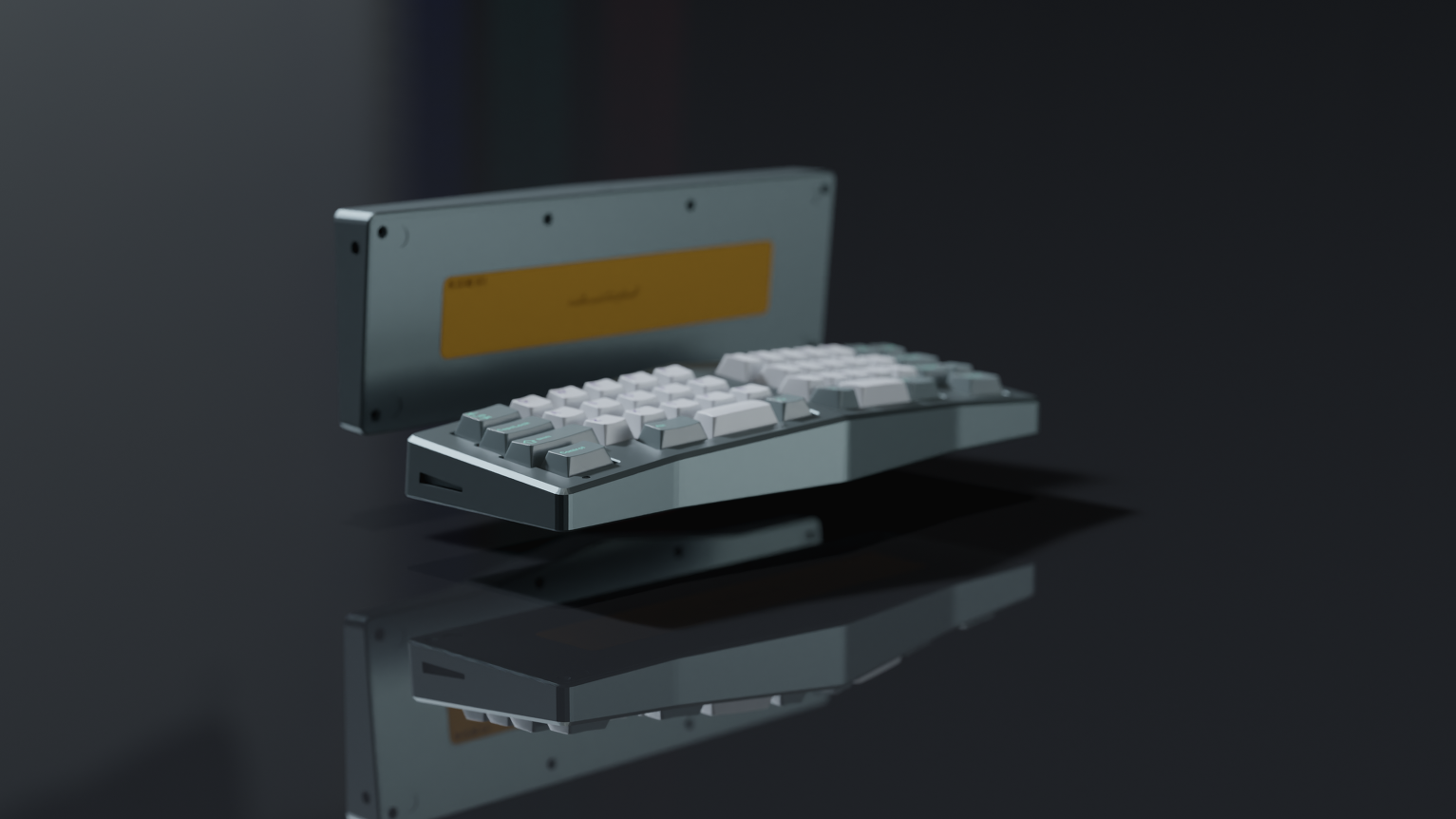

type-k처럼 텐팅 어고로 만들고 싶었습니다.
좌우 배열의 대칭을 위해 좌측모디열은 일반적인 길이의 키들을 놓았고, 우측모디열은 백스페이스가 1U/ 엔터가 1.75 / 쉬프트는 2.25(or 렌더링처럼 1.25+1) 로 놓았습니다.
덕분에 베이스킷만으로도 키캡을 끼울수 있어서 40s킷을 산다거나 할 필요가 없습니다.

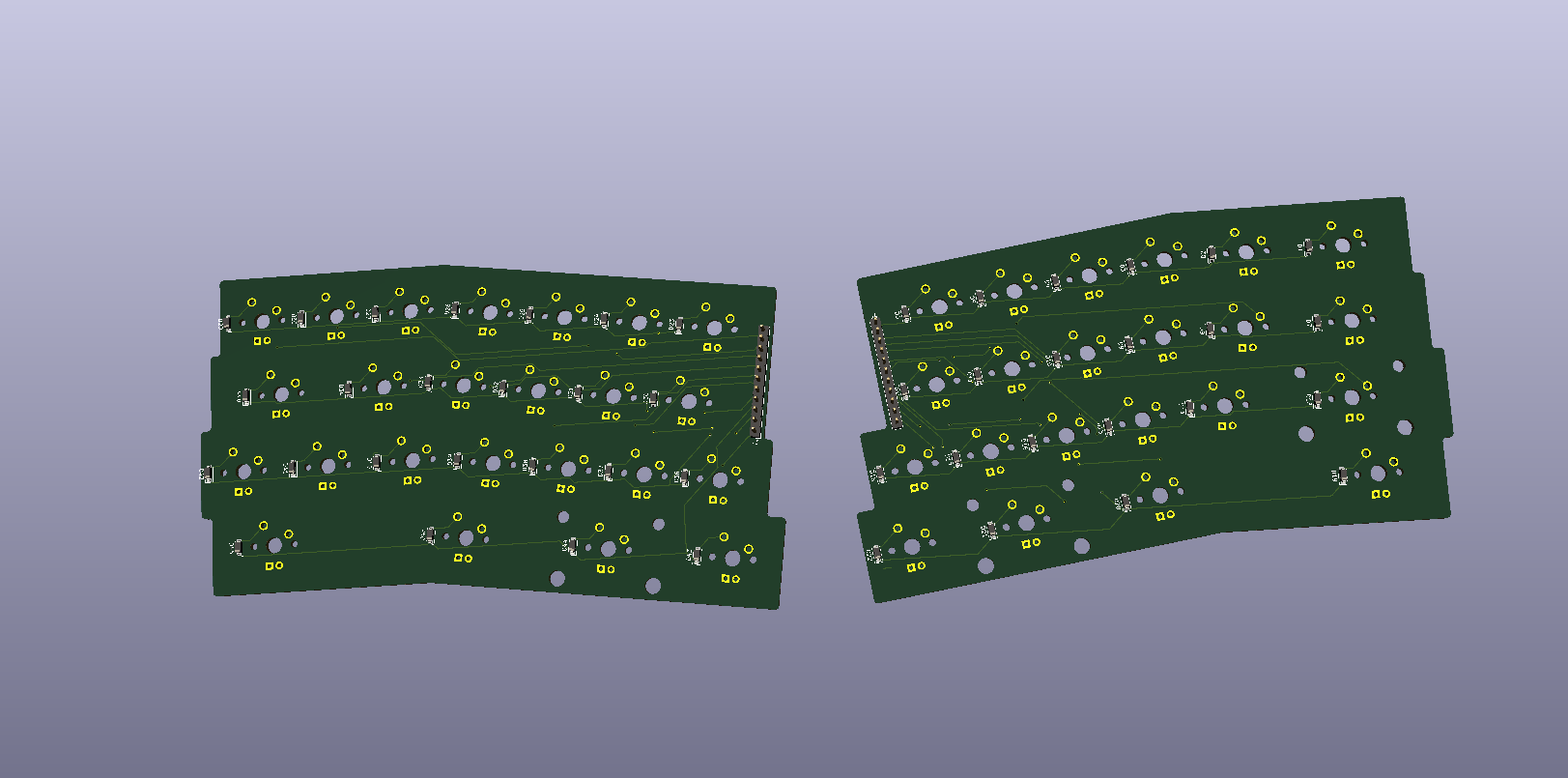

이번에는 스위치 하나하나 와이어링하긴 싫어서 야매로 기판도 만들어 봤습니다.

대충 이런느낌

기판에 MCU까지 제대로 배치해서 완벽한 기판을 만들기는 어려워서.. 그냥 간이기판처럼 만들었습니다.
일단 스위치 하나하나 와이어링 안해도 된다는거에 매우만족..
MCU는 항상 쓰는 teensy2.0을 사용해서
만든 기판에 있는 핀헤더와 teensy에 있는 각 핀을 와이어링 해서 사용할 생각입니다.


이왕 만드는거 더 공부해서 제대로 된 기판을 만들면 좋았겠지만, 괜히 기판 만드는거에 오래 붙잡혀 있으면 또 도중에 만들고 싶단 생각이 사라질까봐 일단 이번엔 이렇게만,,,
다음에 MCU까지 제대로 넣은 기판 만들어봐야지



https://wiki.ai03.com/

Keyboard Designer Wiki @ ai03.me

기판만들기 가이드등 이런저런 키보드제작 관련 내용이 있는 위키

ai03은 정말 다재다능한듯.. 부럽습니다





https://jlcpcb.com/

PCB Prototype & PCB Fabrication Manufacturer - JLCPCB

PCB제작업체

거버파일을 올리기만 하면 곧바로 견적이 나와서 편리합니다.







PCB관련 지식이 없는 상태에서 무작정 만든거라 PCB가 잘 작동할진 모르겠습니다.

일단 빨리 왔으면 좋겠네요.
