https://kbfirmware.com/ 틴지2.0 펌웨어





어쩌다 제 블로그를 방문하신 분 중에서 제가 처음에 만들었던 어고 키보드를 마음에 들어하시는 분이 계셔서, 어차피 저도 꽤 오랫동안 전혀 사용하지 않았고해서, 무기한 대여를 해드리기로 했습니다.

현재 이 포스팅은 대여해드리기로 한 키보드를 사용해서 작성중입니다.. 간만에 사용하니 괜찮네요



https://kbddiary.tistory.com/11

1편에서 멈춰버린 알루미늄 자작 키보드 제작기..

https://kbddiary.tistory.com/6

jtk 삼중키릴블랙







대여는 보증금 느낌으로 5만원을 받았습니다. 혹시라도 키보드가 불편해서(]'/의 물리적인 키가 없는 변태적인 배열..) , 아니면 다른 커스텀 키보드를 구매하셔서 더이상 사용하지 않게되시면 키보드를 돌려받고 5만원을 돌려드릴 생각입니다.







해당 키보드는 틴지 2.0을 사용했고, kbfirmware을 이용해서 펌업을 했었습니다.



대여하신분이 직접 키맵을 세팅하실 수 있게 당시 제가 펌웨어를 올렸던 방법을 작성해 보았습니다.





먼저 아래 두 파일을 다운로드 받아주세요.

teensy.exe

4.04MB

aluergo64 (1).json

0.04MB





다운로드를 완료하셨으면 아래 사이트를 들어가서 업로드를 눌러 다운받은 json파일을 열어줍니다.

Keyboard Firmware Builder

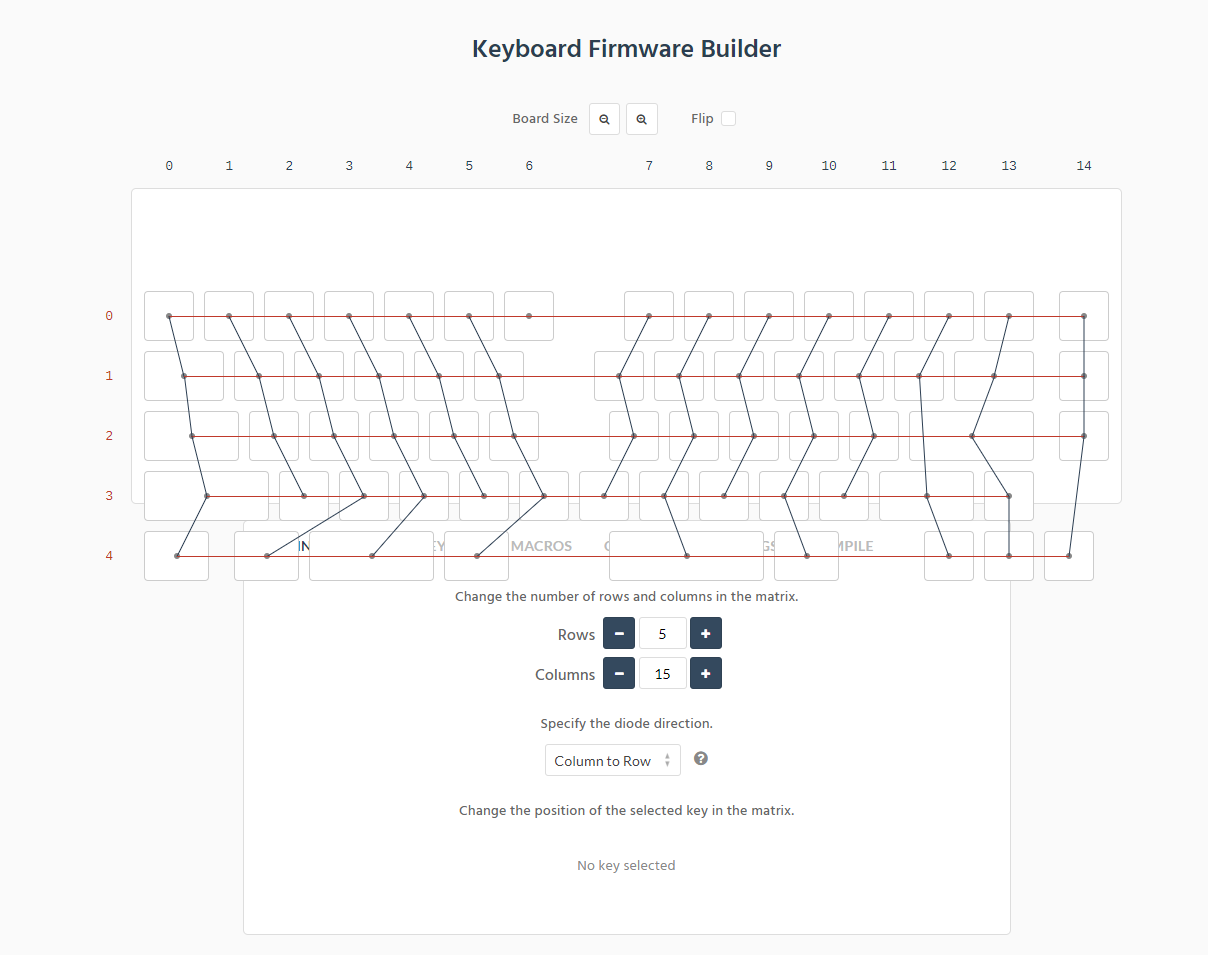

그럼 이런 화면이 나옵니다.



사이트 최적화문제인지

WIRING PINS KEYMAP MACROS QUANTUM SETTINGS COMPILE

위 세팅메뉴가 제대로 나와야하는데 키 레이아웃에 가려버립니다..

사이트 상단 board size 조절 버튼과 flip 버튼을 활용해서 keymap 메뉴를 열어줍니다..

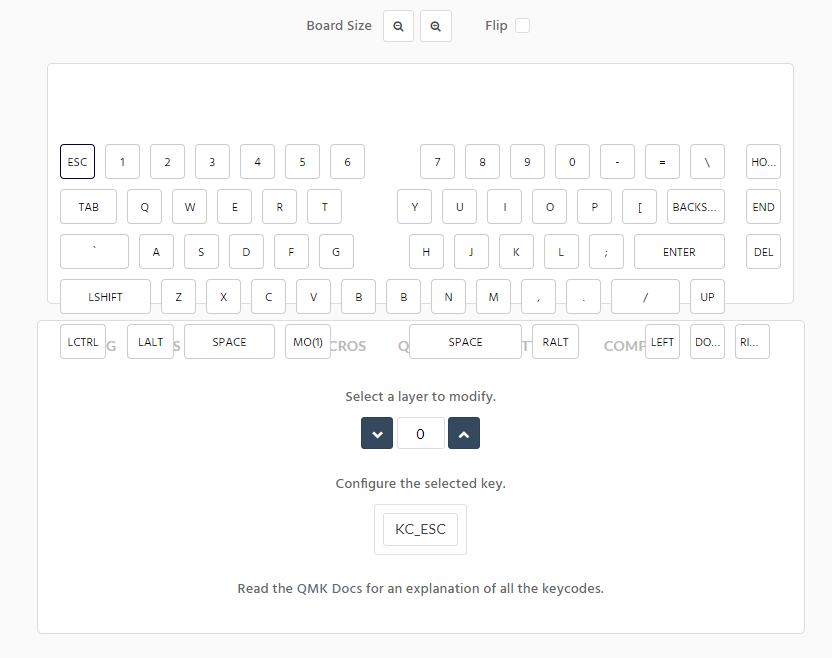

키맵 메뉴를 열면 위처럼 키를 수정할 수 있게 됩니다.

바꾸고자하는 키를 누르고, 원하는 키코드를 입력해주시면 됩니다.



https://docs.qmk.fm/#/keycodes





매핑을 수정하실때 주의하실점은 RESET 버튼을 꼭 설정해놓아 주셔야 한다는 점입니다.

현재는 레이어2의 Esc위치에 배정해두었습니다.(레이어0이 기본레이어)

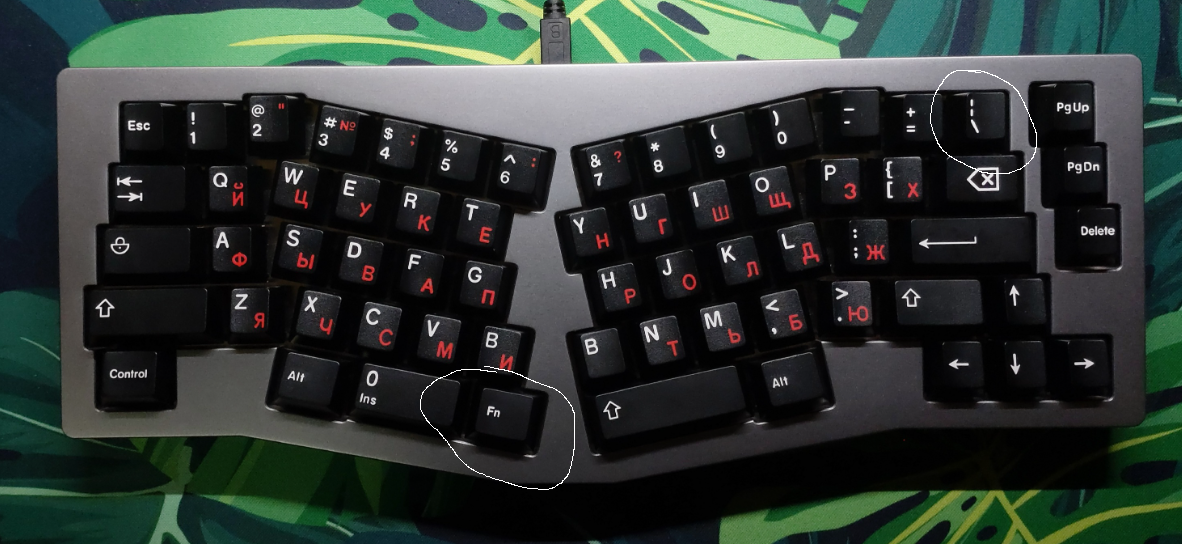

FN키와 (사진상)역슬래시( ＼)키를 누르고있는 상태에서 Esc 키를 누르면 작동됩니다. (FN키를 먼저 누르셔야합니다.)





키 세팅을 마무리하셨다면 COMPLETE 메뉴를 클릭하고 Download .hex 를 눌러서 hex파일을 받아줍니다.







해당 키보드를 컴퓨터에 연결해주고 아까 다운로드하신 teensy.exe 파일을 실행해줍니다.

File-Open HEX file 을 눌러 kbfirmware에서 컴파일한 hex 파일을 열어줍니다.



앞서 알려드린 RESET키를 누릅니다.

 Program 버튼을 눌러 펌웨어를 입혀줍니다.

마지막으로 reboot 버튼을 눌러줍니다.





완성입니다.

잘 작동하는지 테스트 해보시고, 실사용하시면서 매핑에 불편한 점이 있으면 다시 똑같이 해주시면 됩니다.

via가 워낙 편리해서 이런 방식은 처음에 답답하실 수 있는데, 별로 어렵지 않으니 괜찮을 거 같습니다.

그리고 어차피 초반에 자신에게 알맞은 키맵을 찾으실때까지만 몇번 고생하시면 되니까요.



키보드 잘 사용해 주세요~
