Dolothy 40 / 돌치 스타일 아크릴 오쏘리니어(플랭크)



Dolch Planck(Dolothy40)

돌치스타일 오쏘리니어 키보드를 알루미늄으로 만들 계획인데, 알루미늄으로 바로 만들경우  단자부나 보강판 등등 치수를 틀리면 쌩돈 3~40만원을 날리는 것이기 때문에, 제작에 앞서 아크릴로 한번 만들어보았습니다.



보강판의 경우, 1.5T를 사용해야 스위치가 확실하게 물리는데, 아크릴을 사용하면 쉽게 부러질 듯해서 PC(폴리카보네이트)를 CNC가공해서 만들었습니다.

(폴리카보네이트의 경우 레이저커팅이 불가능한걸로 알고 있습니다. 다행히 아크릴 가공업체에서 PC가공도 해줘서 한 곳에서 전부 해결했습니다.)



시험삼아 제작해본 모델이니까 자경부분은 그냥 간단한 모양으로 만들었습니다.

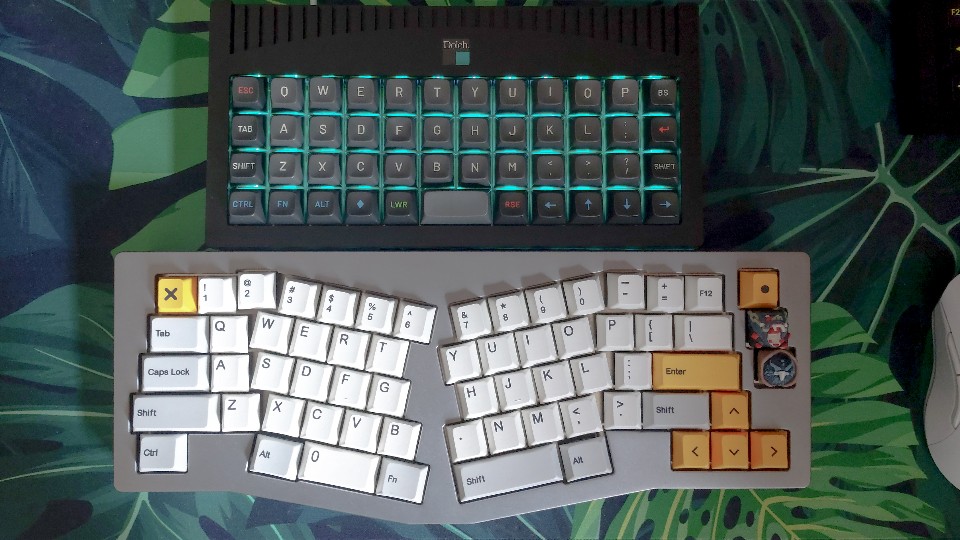

중국공장에 도면을 주고 의뢰해서 만든 풀와이어링 어고키보드와의 크기 비교    (https://kbddiary.tistory.com/11)

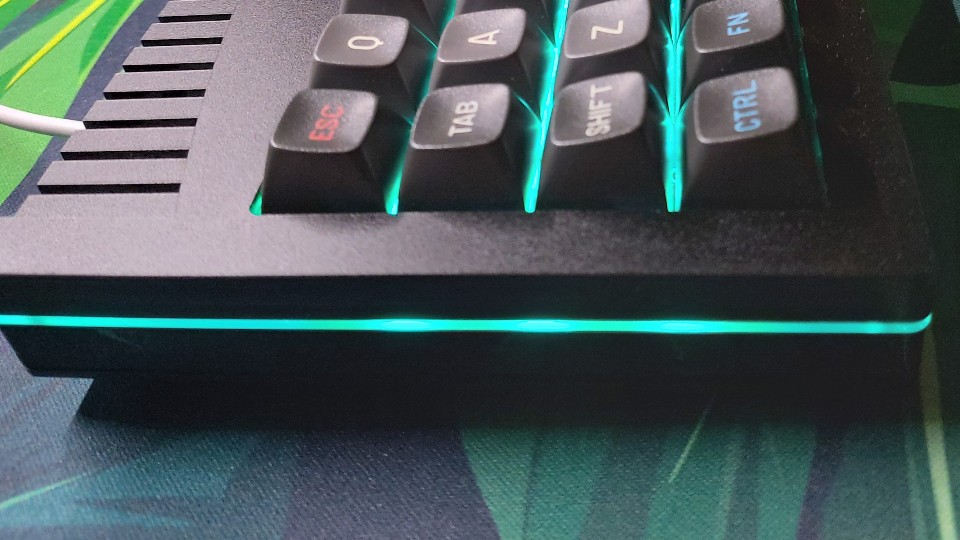

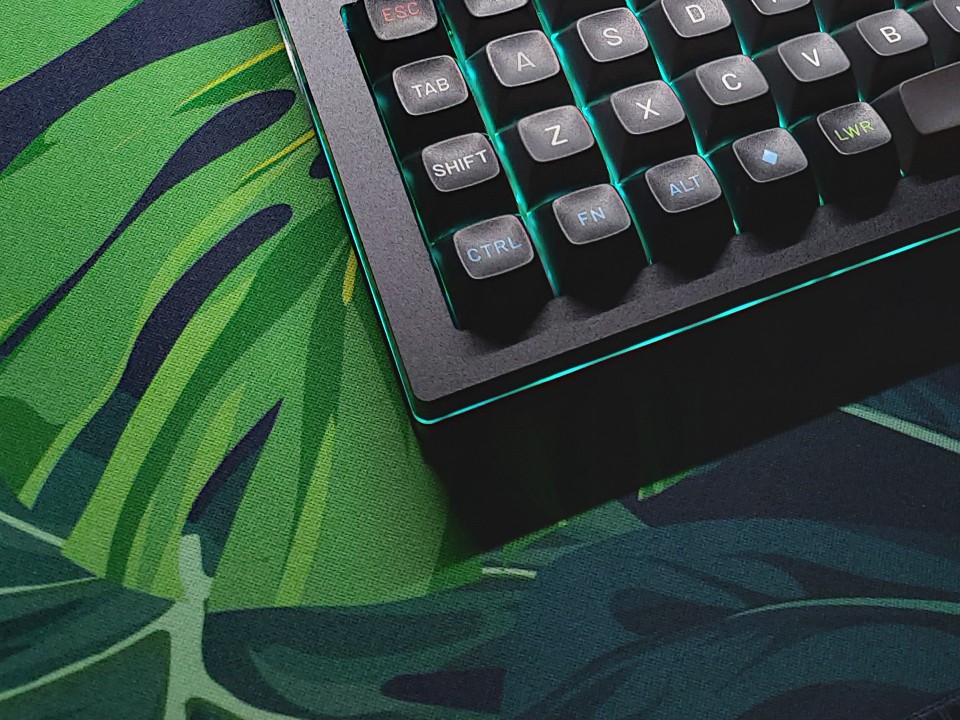

측면 LED

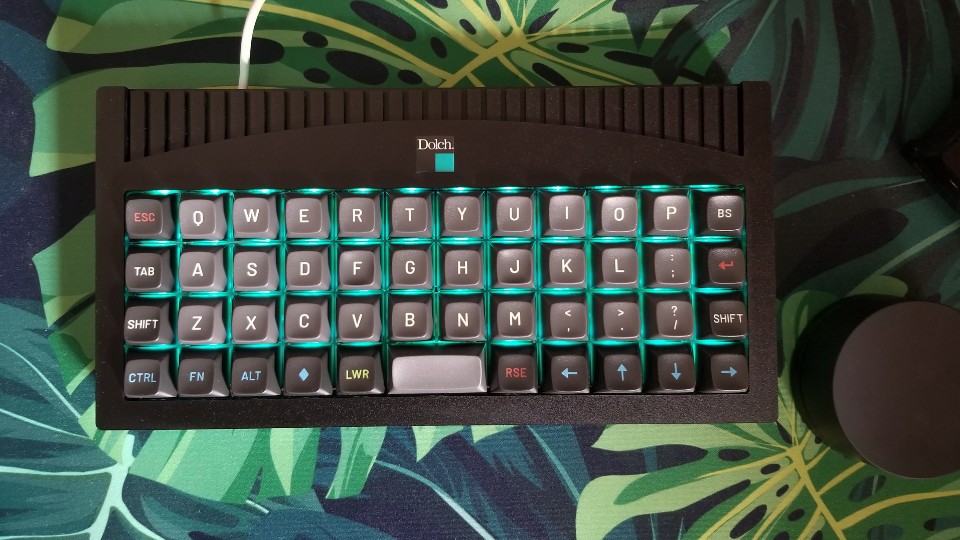

LED ON 항공샷



LED OFF 항공샷



PC보강판과 아크릴 제작비용 배송비포함 77,000원.

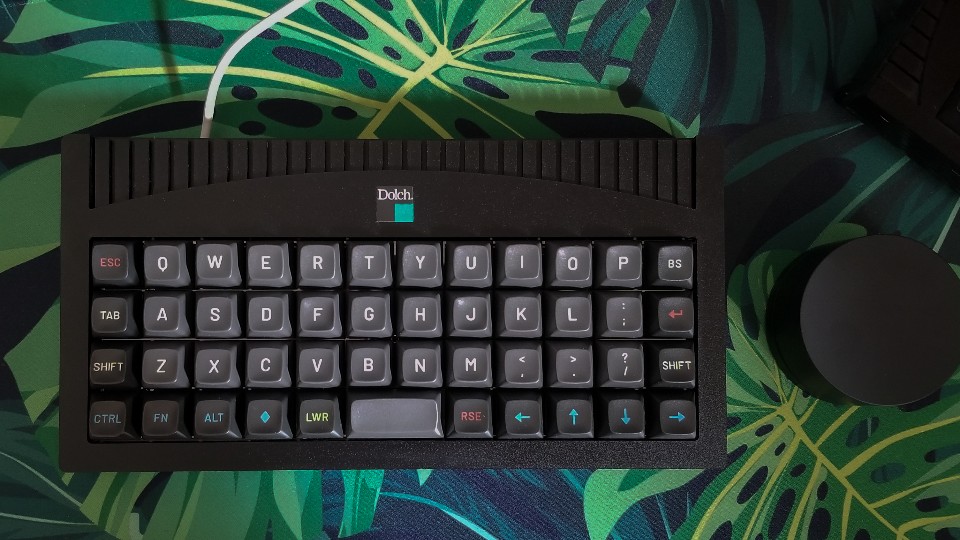

키캡 / MT3 수수와타리 (렌더링 - kbddiary.tistory.com/17)

스위치 / 극성보축 (미윤활 순정)

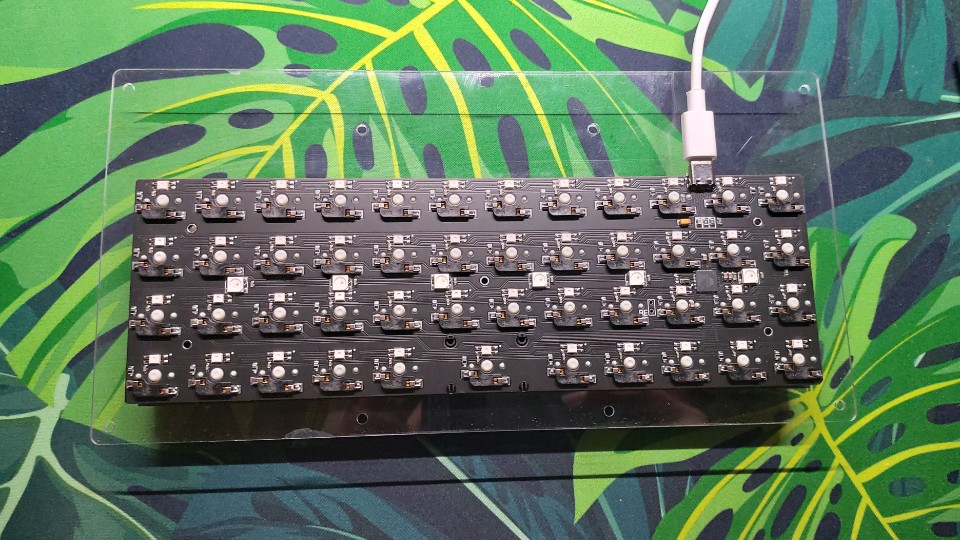

보강판 / 1.5T 폴리카보네이트



---

로고는 구글링해서 찾은 돌치로고를 스티커 제작업체에 맡겼는데, 주변부를 흰색으로 해놓고 주문해서 재단된 스티커에 조금씩 흰색선이 생겨버려서 칼로 직접 다시 잘라서 썼습니다..배경까지 검은색으로 했어야했네요.



스티커 제작 비용은 14x14사이즈 200개, 배송비포함 12,630원.







---

drive.google.com/file/d/1FGM5F1gfRiShJOHCDCNZCO4OaPozZ4X7/view?usp=sharing

방문자도 없는 블로그지만, 혹시라도 필요로 하시는 분이 계실까봐 도면파일을 올려놓았습니다.





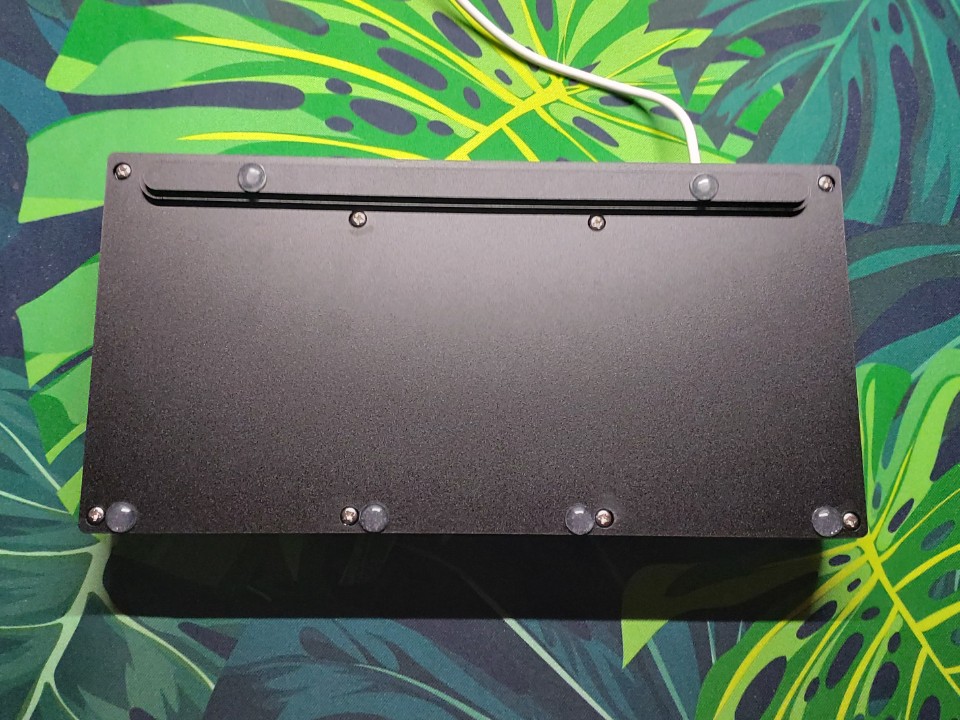

필요부품 및 도구 - M3 둥근머리볼트(18mm) x 8ea, M3 너트 x 8ea, 아크릴용 본드



조립법

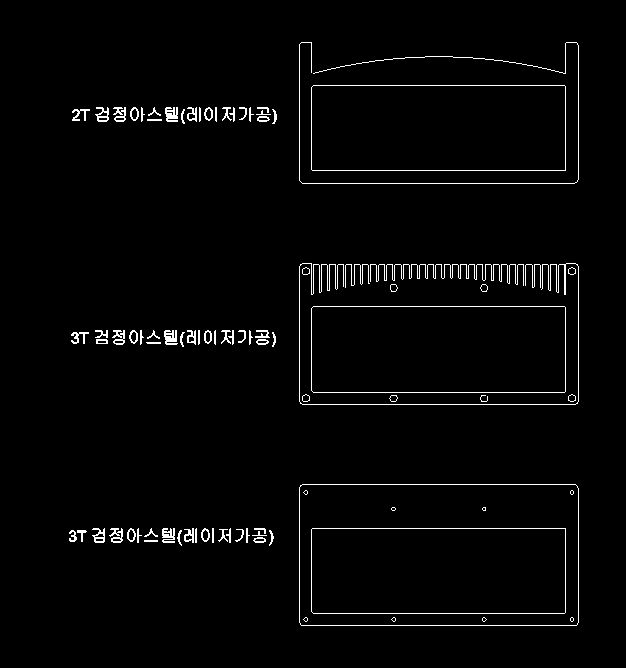

1. 위 이미지에 나온 3장의 아크릴판을 본딩해줍니다. 이때 가운데판에 있는 육각형 부분에 M3 너트를 넣은 채로 본딩해줘야합니다. 꼭

2. 위 이미지 속 두 장의 아크릴 판을 본딩해줍니다.





볼트 너트로 가조립 한 상태에서 본딩을 해주면 맞지않는 구멍이 생길 우려가 줄어듭니다.









Dolothy 40 플랭크배열 키보드 #1 기판 설계

3D프린터로 제작한 돌치 플랭크
