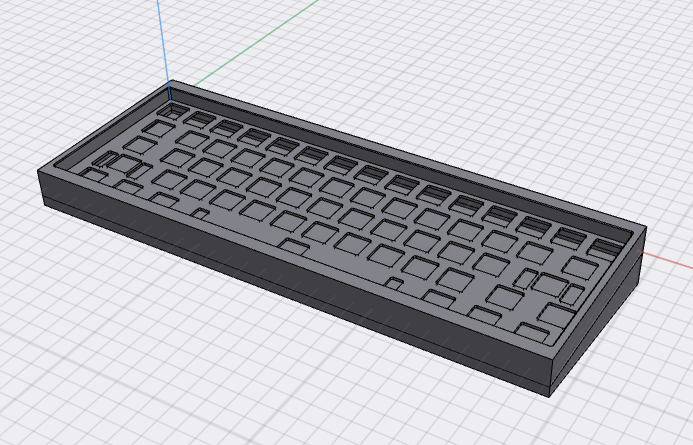

지난 포스팅에서 키보드의 기본적인 모양까지 만들어보았습니다.

이번 포스팅에서는 체결용 자석을 넣을 구멍과 USB 포트홀을 뚫어보도록 하겠습니다.





먼저 오브젝트 목록창에서 하판이나 상판 둘 중 하나를 숨김처리 해줍니다.

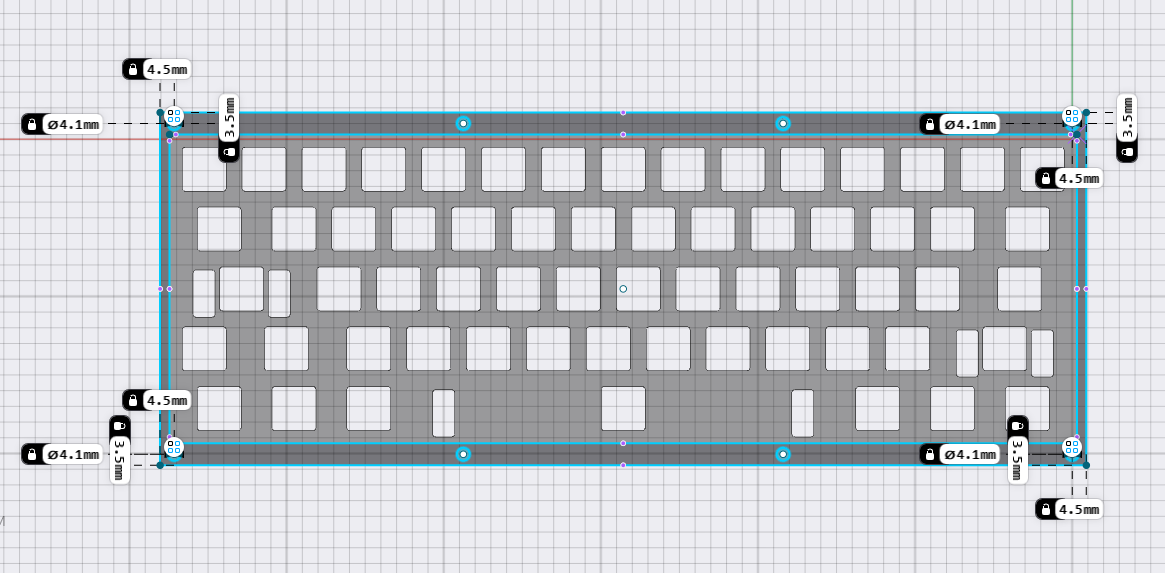

그리고 상하판이 맞닿는 면에 새로운 스케치를 열고, 아래와 같이 원을 그려줍니다.

(사용하려는 자석의 지름이 4mm이지만 3D프린터로 출력할 때 약간의 오차가 발생한다고하여, 4.1mm로 하였습니다.)



사용하려는 자석  https://smartstore.naver.com/clover/products/350035889



원의 중심과 베젤바깥쪽을 클릭하여, 3.5를 입력하고 고정시킵니다.(상하 베젤두께 7mm)

        #스케치 두개를 동시에 선택하면 두 스케치를 구속시킬 수 있습니다.

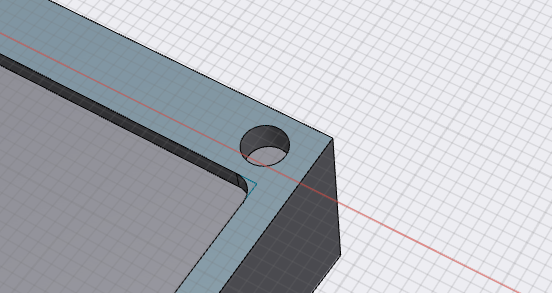

스케치모드에서 나와서 원들을 전부 선택하고, 적당한 깊이로 돌출시킵니다.

상판 5.1mm / 하판 3.1mm 만큼 파주었습니다.



다음은 USB 포트홀을 뚫어줄 차례입니다.

포트홀의 위치를 잡아주기 위해서 먼저 60배열 기판의 3D 파일이 필요합니다.

pcb 모델링 파일을 구하는게 제일 어려웠었는데, 감사하게도 hiney라는 제작자가 자신이 설계한 기판들을 디스코드 채널에 공유해준게 있어서 그걸 사용하였습니다.

서버이름 : hiney supply  채널이름 : -files-repo



https://cdn.discordapp.com/attachments/603965603841310751/1020084441852412006/h60_RGB_1.step

↑이번 포스팅에서 사용할 60배열 pcb 모델 파일을 받을 수 있는 링크(문제가 된다면 삭제하겠습니다..)



지난 포스팅에서 했던 것처럼 import를 이용해서 기판모델파일을 불러오고, 오브젝트 이동 기능을 이용해서 보강판에 뚫린 사각형 중앙에 기판 스위치 구멍이 오도록 옮겨줍니다.

그리고 보강판 아랫면과 기판 윗면이 3.5mm만큼 떨어져 위치하게끔 이동시켜줍니다.





상판(혹은 하판)을 선택하고 usb포트홀을 뚫을 면에 스케치를 새로 열어줍니다.

그리고 상판과 하판을 모두 숨김처리해줍니다.



그다음 USB 단자 크기에 맞게 사각형을 그려줍니다.







상판과 하판을 숨김 해제 해주고, 돌출처리해줍니다.











마지막으로 범폰 위치를 잡아주겠습니다.

바닥면에 새로운 스케치를 열고, 범폰의 위치를 잡은 후 돌출시켜줍니다.

범폰은 10mm짜리 눈물범폰을 사용할 것이기 때문에, 10mm크기로 0.5mm 깊이로 파주면 됩니다.



이렇게 하면 완성입니다.



이후 디자인적인 요소는 자신의 취향에 따라 스케치, 돌출, 회전, 모따기, 모깎기 등을 이용해서 넣어주면 됩니다.







제가 키보드 설계할 때 주로 사용하는 프로그램은 인벤터입니다.

shapr3D라는 프로그램에 익숙치 않고, 프로그램의 간단한 기능만 익혀서 키보드'만' (야매로)설계하는 비전문인이기 때문에 만드는 과정이 비효율적이고 틀린 부분도 있을 수 있습니다.



키보드를 직접 만들고 싶은데 어떻게 시작해야 될 지 막막하신 분들께 도움이 되셨으면 합니다.





자작에 도움되는 사이트 하나 남기고 포스팅을 마치겠습니다.. 읽어주셔서 감사합니다.
