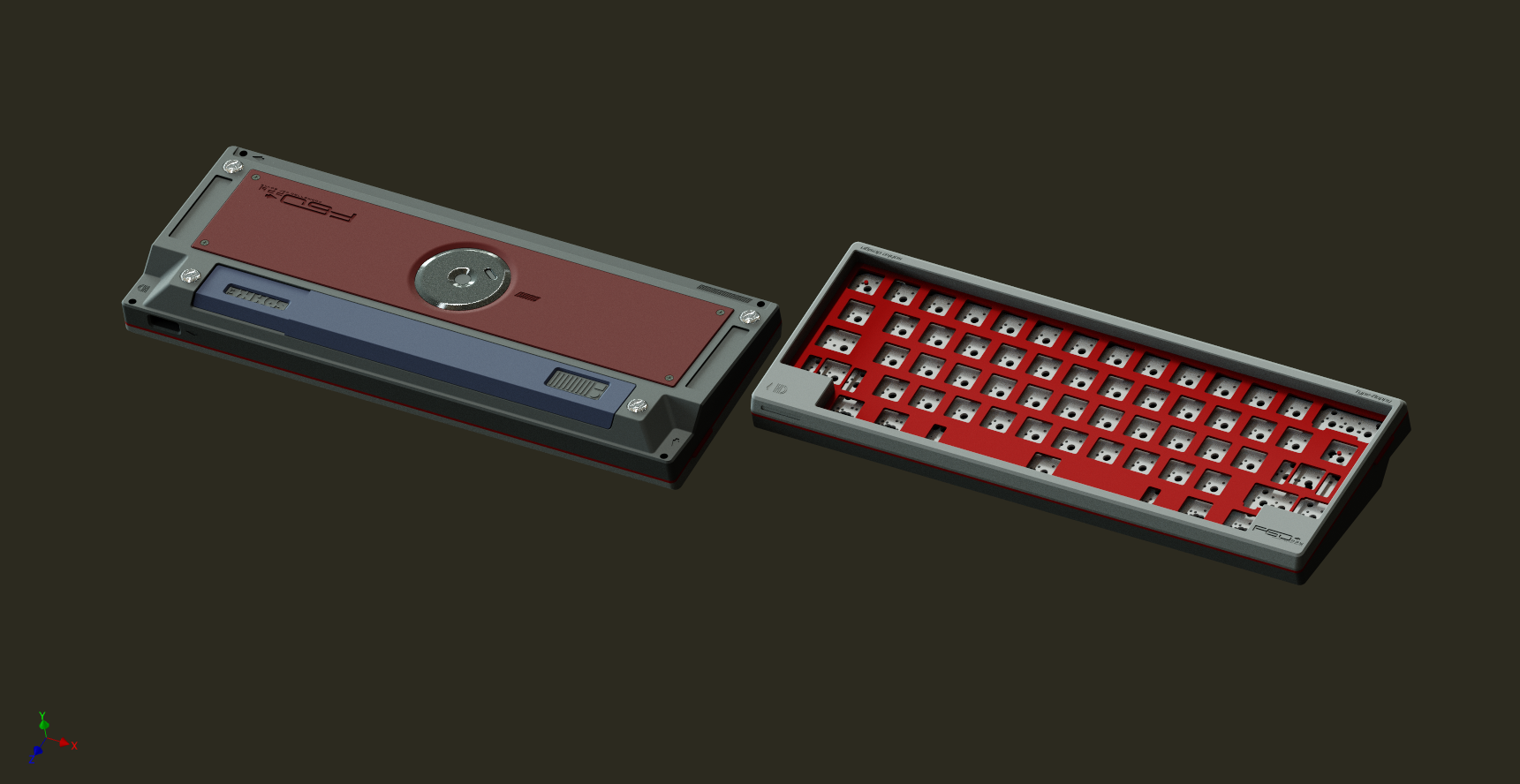

레진프린팅으로 만들었던 이 키보드를 CNC가공을 맡겨서 만들어보려고 설계 중입니다.



 3D프린팅으로 만들 때는 모든 파츠들이 자석으로 결합되는 구조였기 때문에 나사홀이 없었습니다.

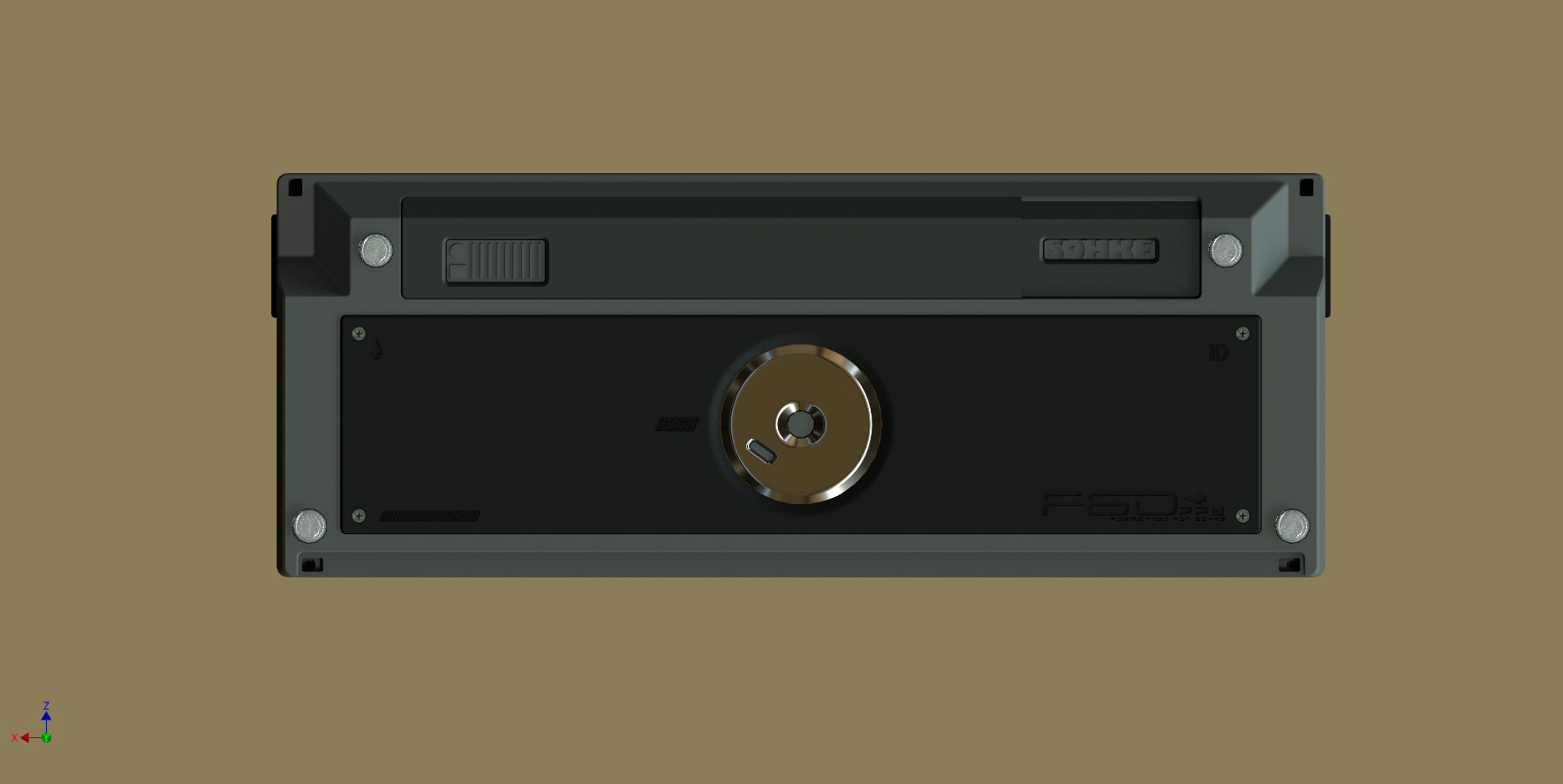

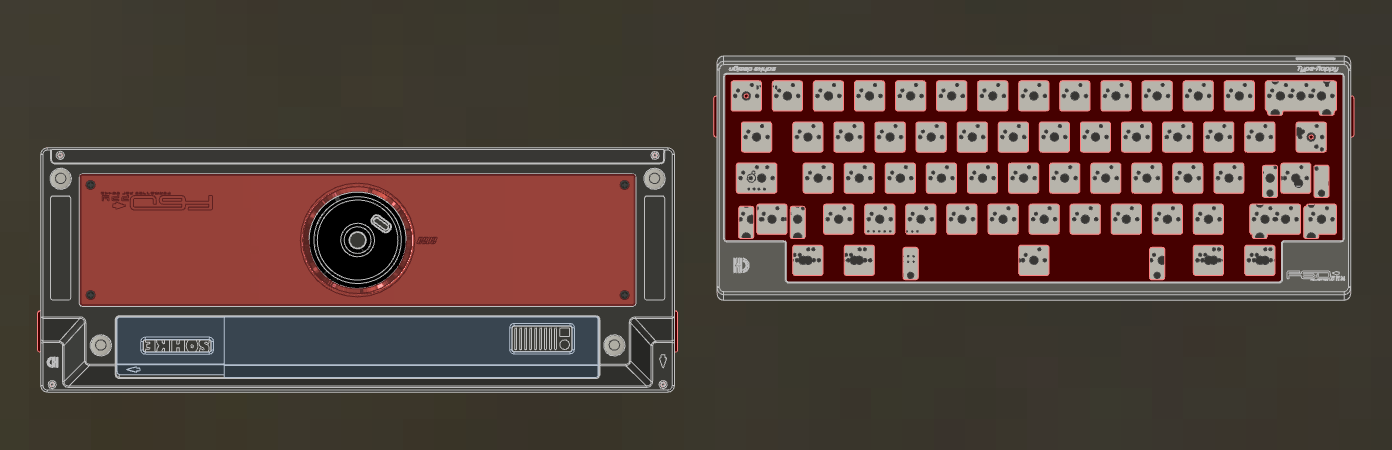

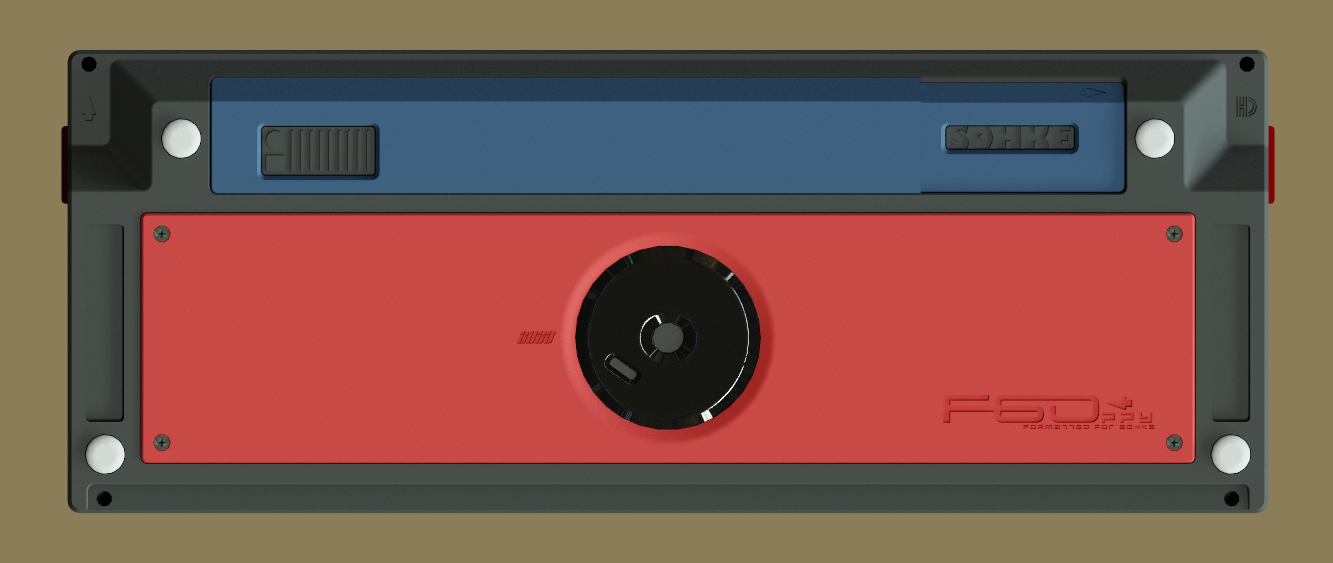

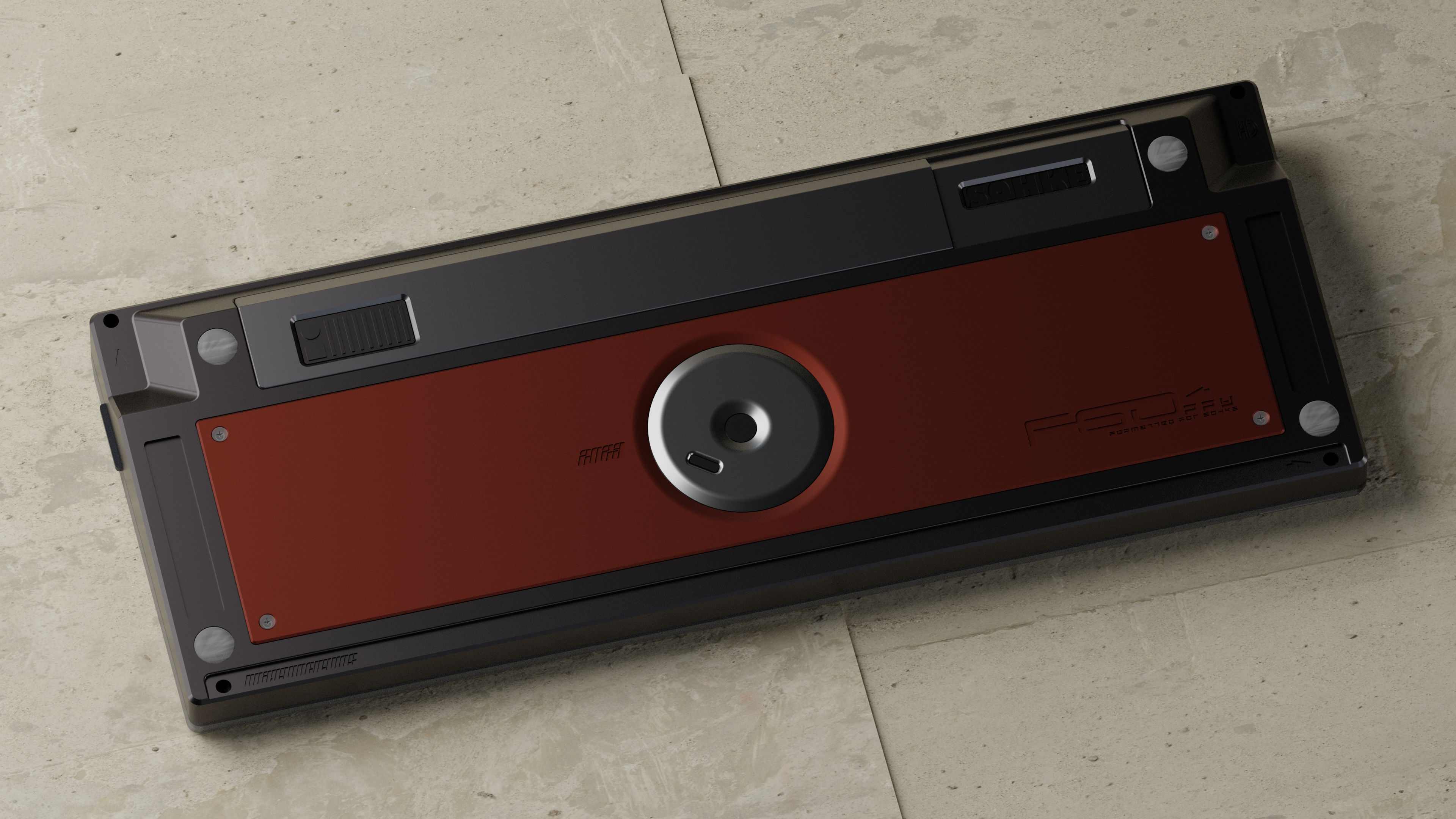

근데 금속으로 만들면 아무래도 볼트를 쓰는 게 편할 거 같아서 나사홀을 넣다 보니 하판이 약간 지저분해졌습니다.

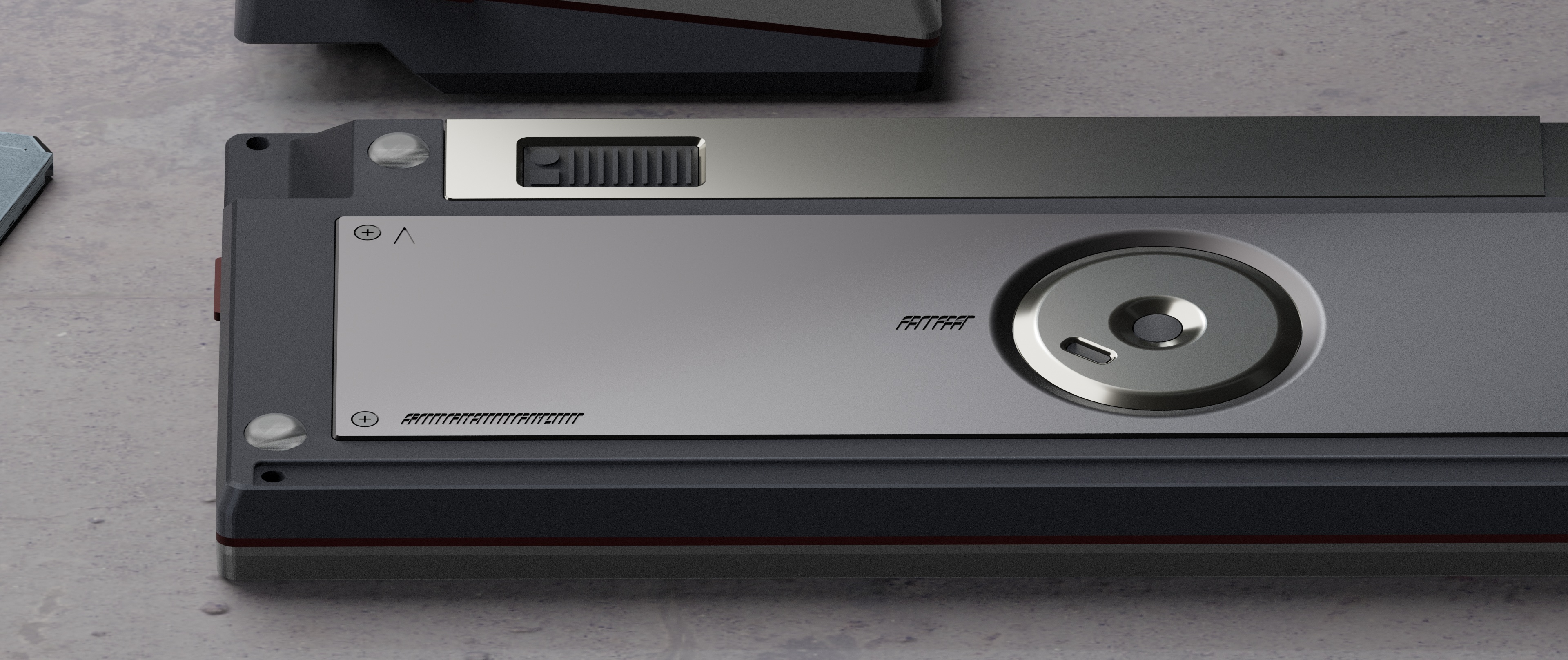

그래도 최대한 미관을 해치지 않게끔 배치해 봤습니다..

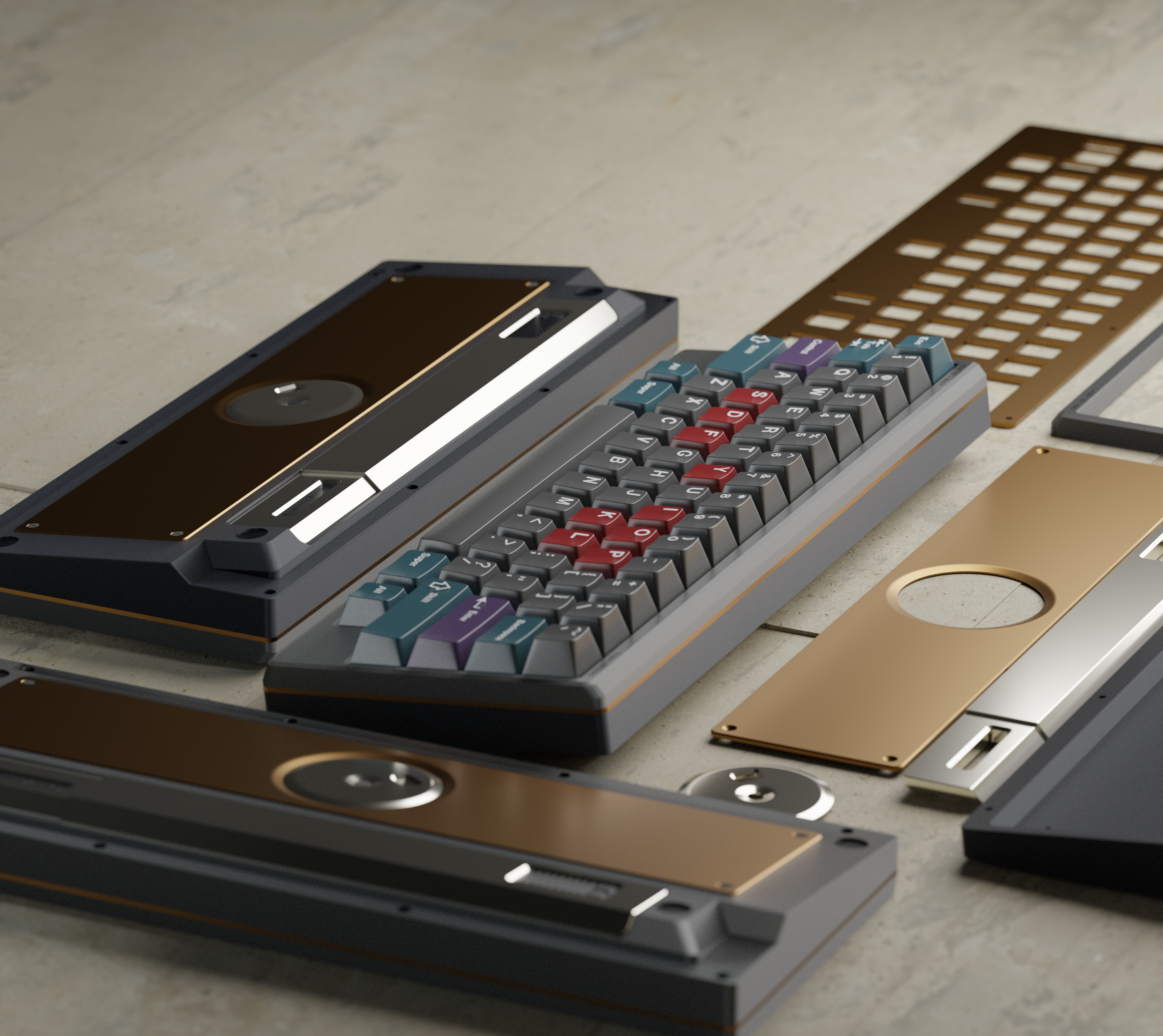

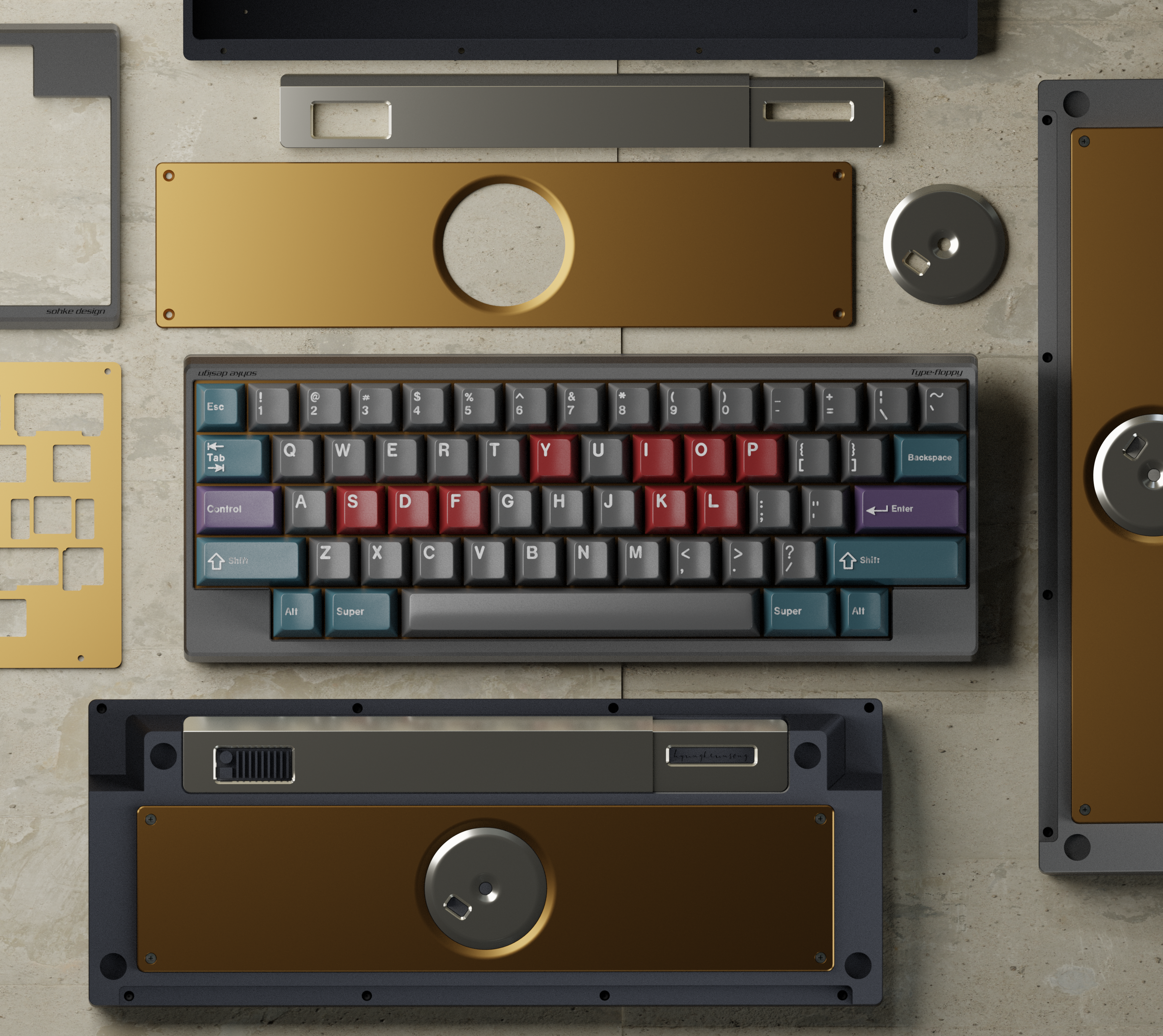

항상 그렇지만 관건은 가격.. 개인사용목적으로 한대 제작하는 키보드 치고는 파츠가 많다 보니 금액이 꽤 나갈 것 같습니다.. (가공모름 / 가공난이도 같은 건 고려되지 않은 설계)

60만원을 초과하면 고민을 좀 많이 해봐야 할 것 같습니다.

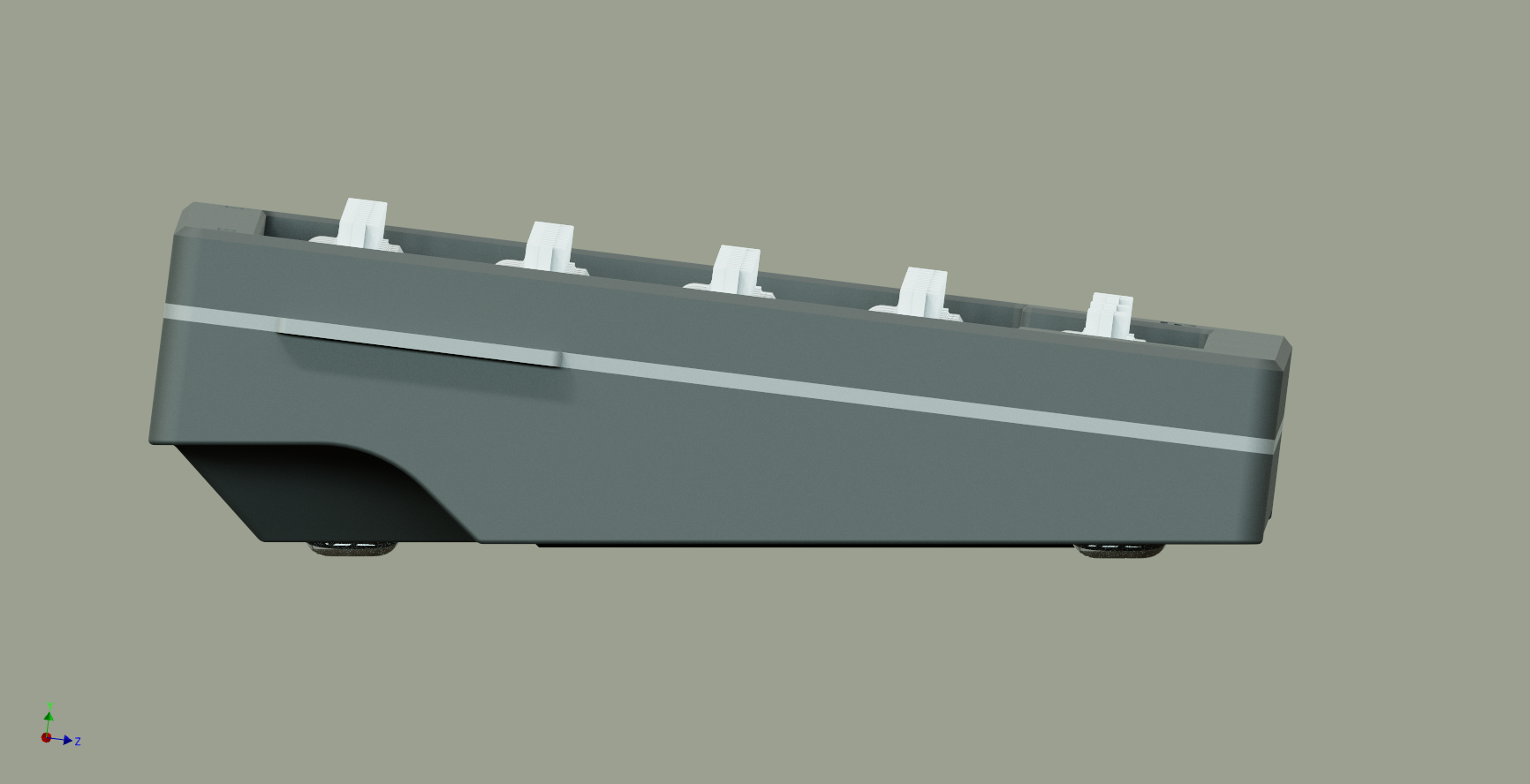

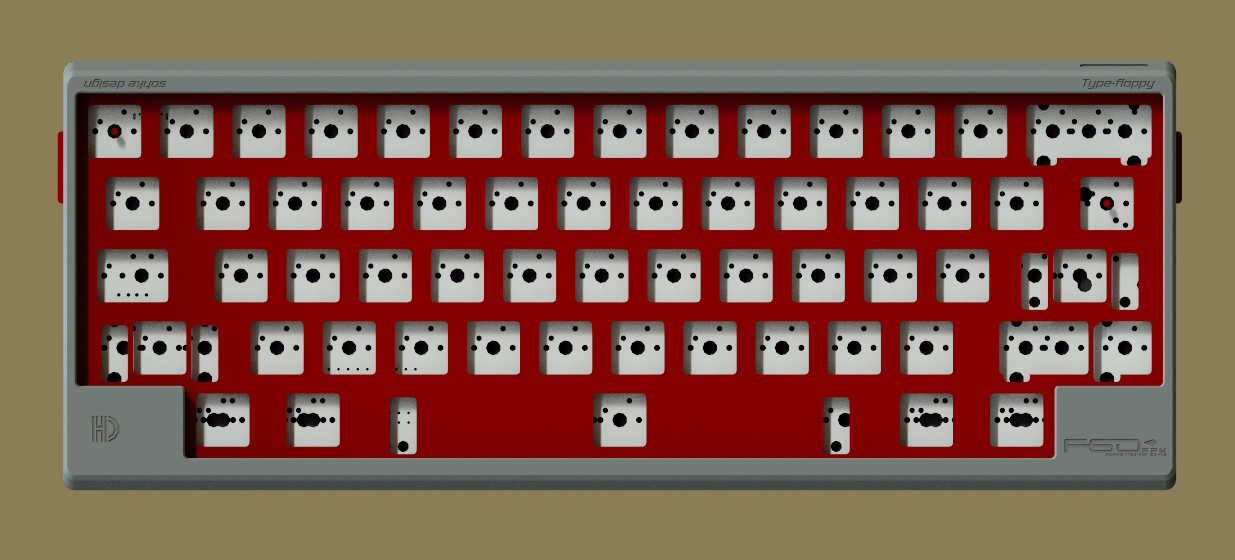

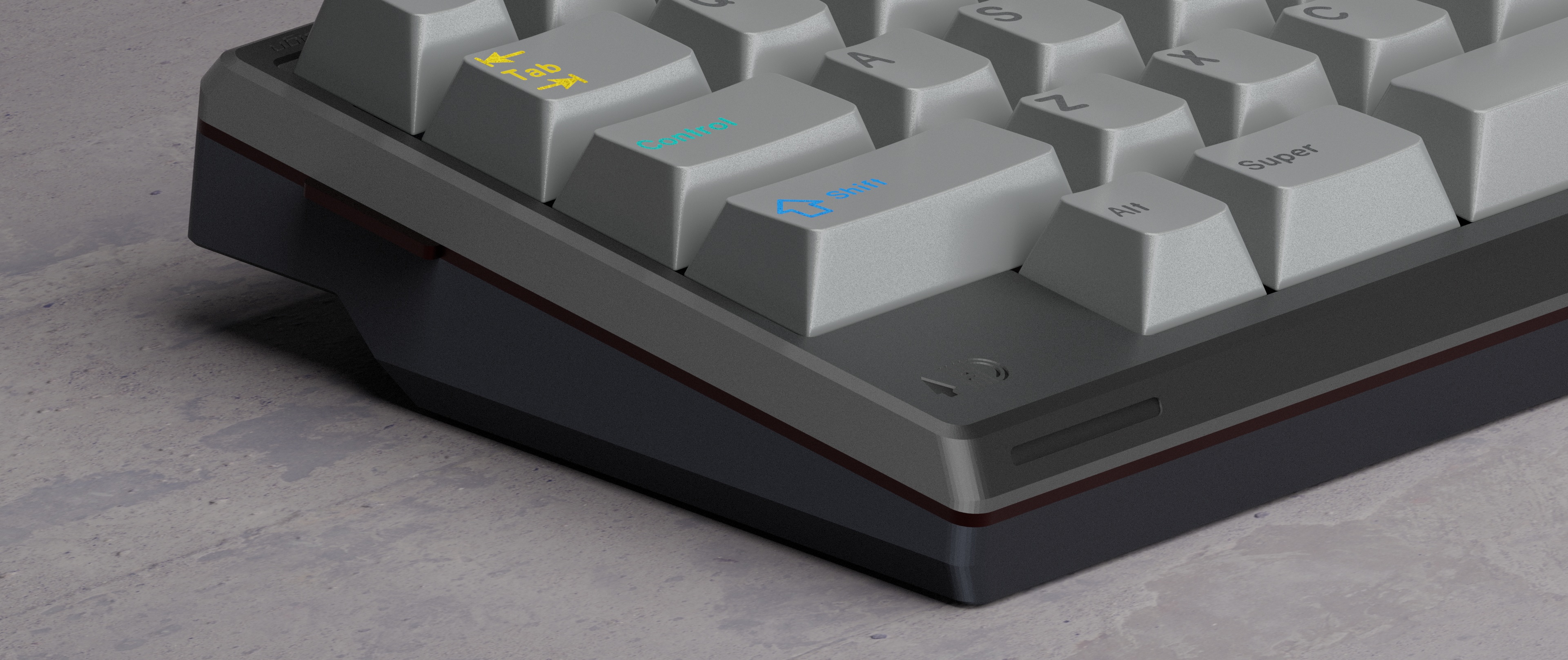

F60ppy - 60% HHKB -  sandwich mount - 18.5~19mm front height - 7 degrees angle - 1.35 kg



23/5/7

상하부 체결 나사 8개->4개

23/5/8

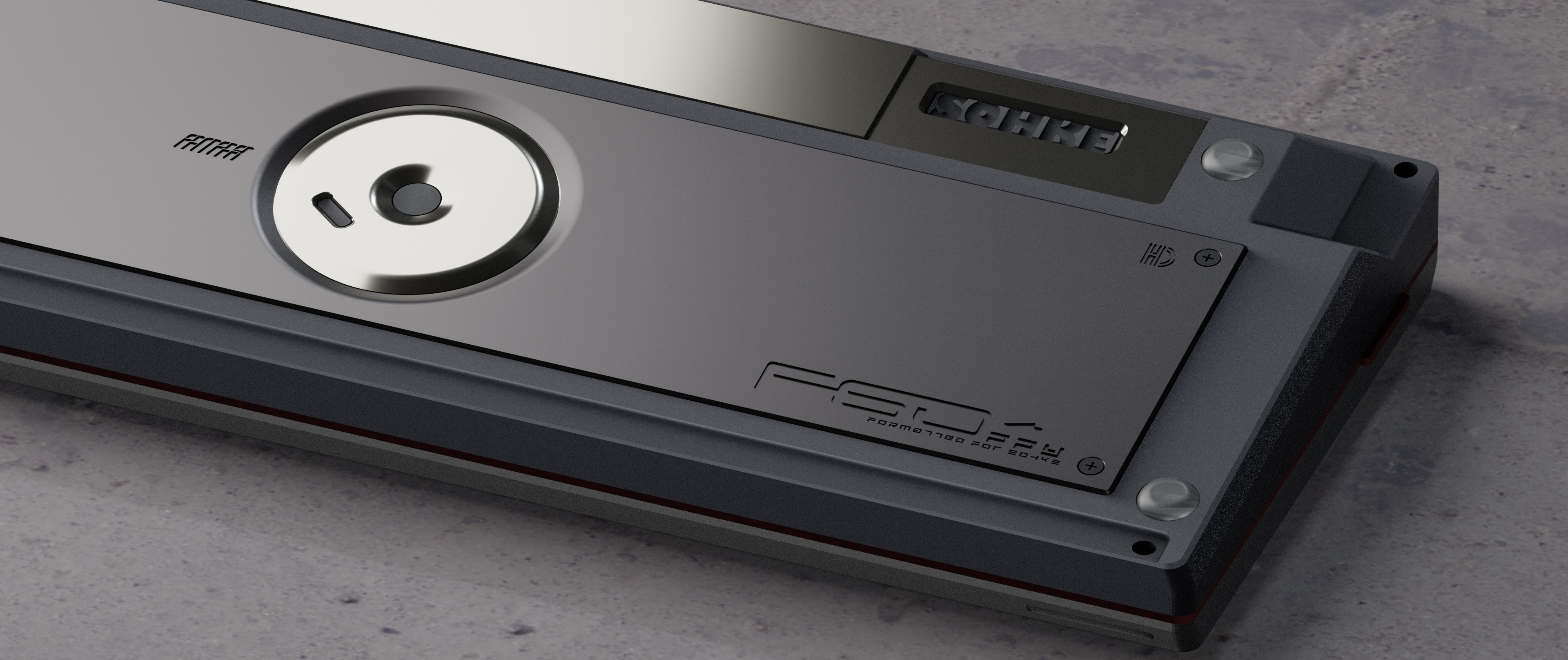

각인 수정



23/5/12

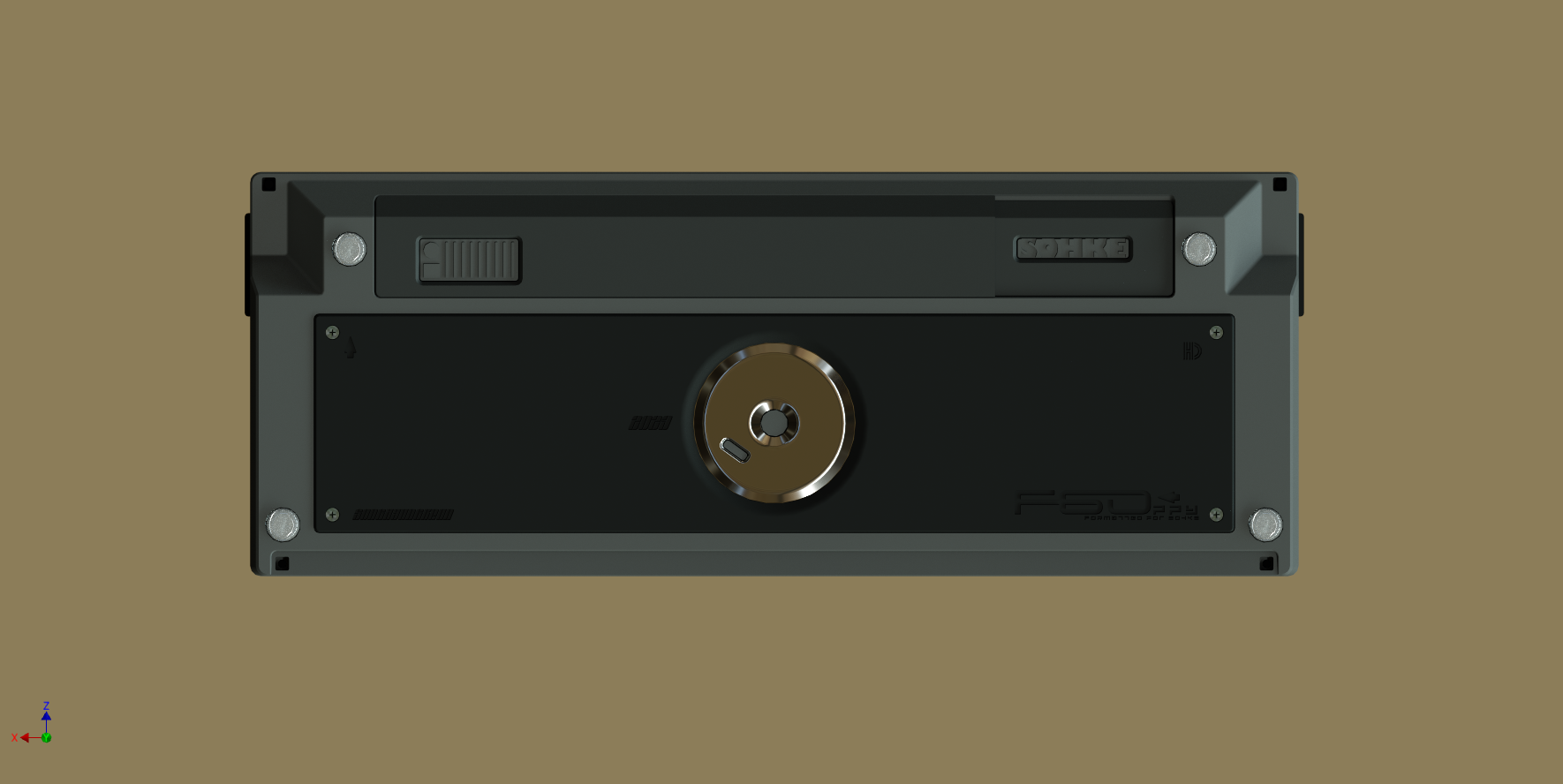

각인 위치 조정 및 나사홀 디자인 변경





23/5/21
