3D프린팅(SLA) 돌치 자작 매크로패드 #1 설계 / 주문

돌치 플랭크를 만들려고 했는데, 어떤 기판을 기준으로 만들어야 할지 좀처럼 감이 잡히지 않아서 일단 매크로패드부터 만들기로 했습니다.
GB에 참여한 보이스 미니 매크로 패드가 오기 전까지 쓰려고 합니다.


10키밖에 없는 작은 사이즈니까 그냥 기판 없이 와이어링으로 만들어 보려고 합니다.
예전에 사놓은 RP2040 zero가 있어서 이걸 사용하려고 하는데, 기판 없이 만드는 키보드는 가이드글 봐가며 teensy 2.0로 만들어본 게 전부라 펌웨어 올리는 게 조금 걱정이네요.

상판이 하판을 덮는 심리스로 만들까 하다가, 수축과 뒤틀림이 심한 레진프린터 특성상 하판이 그냥 평평한 판 형태이면 무조건 뒤틀릴 것 같아서, 아쉽지만 하우징 중간에 이음매가 보이는 일반적인 상하판 구조로 만들었습니다.
그리고 사이즈가 워낙 작아서 지난번 TKL이나 HHKB처럼 뒤틀리거나 하진 않겠지만, 그래도 혹시 몰라서 바닥면에 격자무늬로 보강대를 조금 넣어봤습니다.

와이어링으로만 만드는 거라 스위치를 누르는 힘을 어느정도 받쳐줄 기판이 없기 때문에 3D프린터로 출력된 보강판에 무리가 갈 수 있다고 생각해서 보강판 쪽만 두께를 3mm로 늘렸고, 스위치가 정상적으로 체결될 수 있게끔 걸쇠 부분만 홈을 파주었습니다.

하판은 오리지날 돌치 키보드(G80-1813)의 하판처럼 빨래판 디자인을 넣어줬고, 범폰자리 네 군데를 파주었습니다.
이왕 이음매 보일 거, 의도한 '척'이라도 하려고 상하판 이음매 부분에 각각 챔퍼를 주었습니다.





모델링 파일링크입니다.

제작해보실 분들은 아래 구글드라이브를 통해 두 파일을 다운받아 주시면 됩니다.

macropad top.stl

macropad bottom.stl









설계가 마무리되었으니 JLCPCB에 주문을 넣어보겠습니다.

https://3d.jlcpcb.com/?from=CNC_Korea

Online 3D Printing Service | Custom 3D Printed Parts - JLCPCB

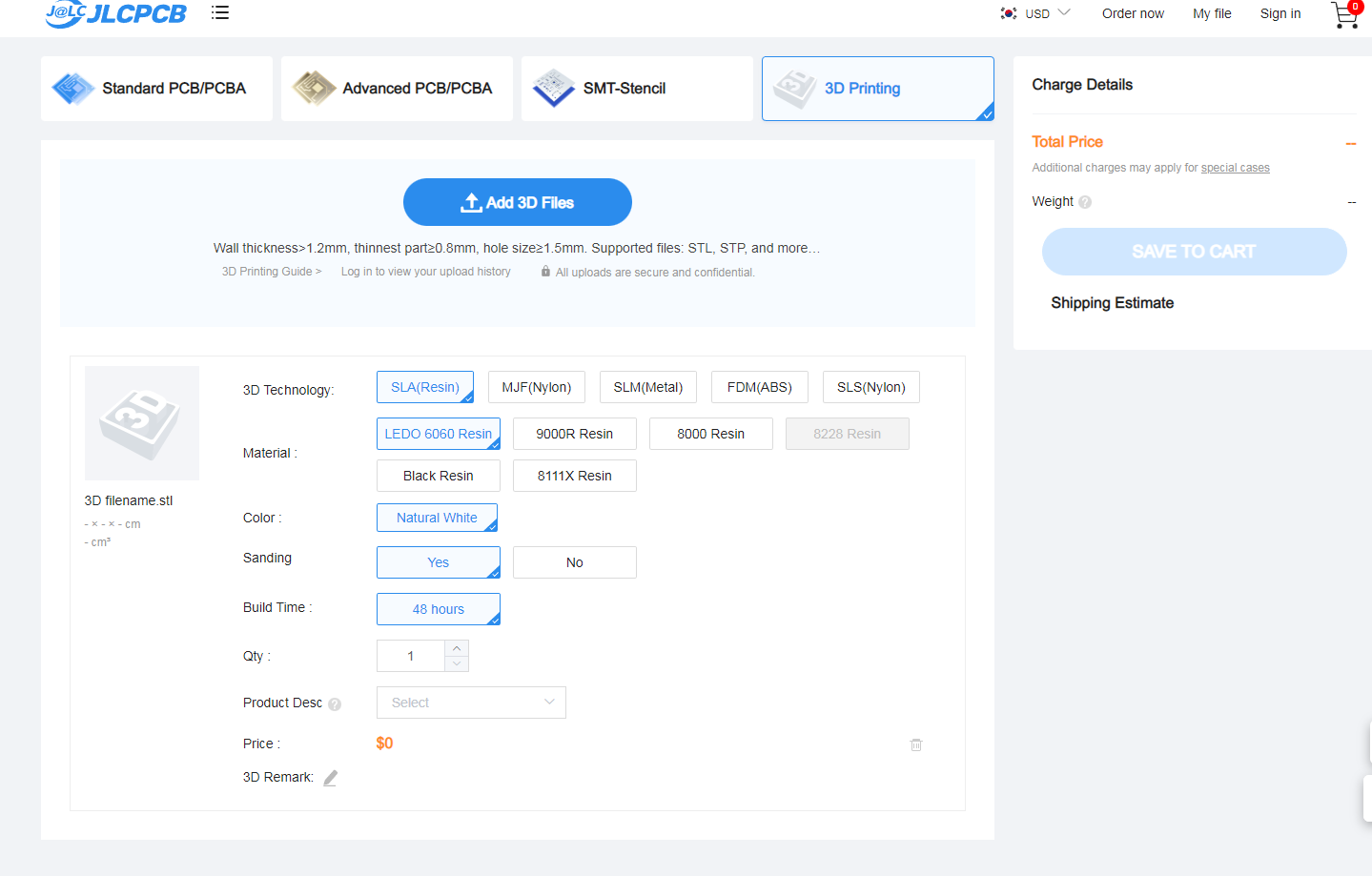

먼저 위 링크를 통해 jlc 홈페이지에 들어가셔서 Get instant quote 를 클릭합니다.



Add 3D Files 버튼을 눌러 다운받으신 파일 두개를 업로드합니다.

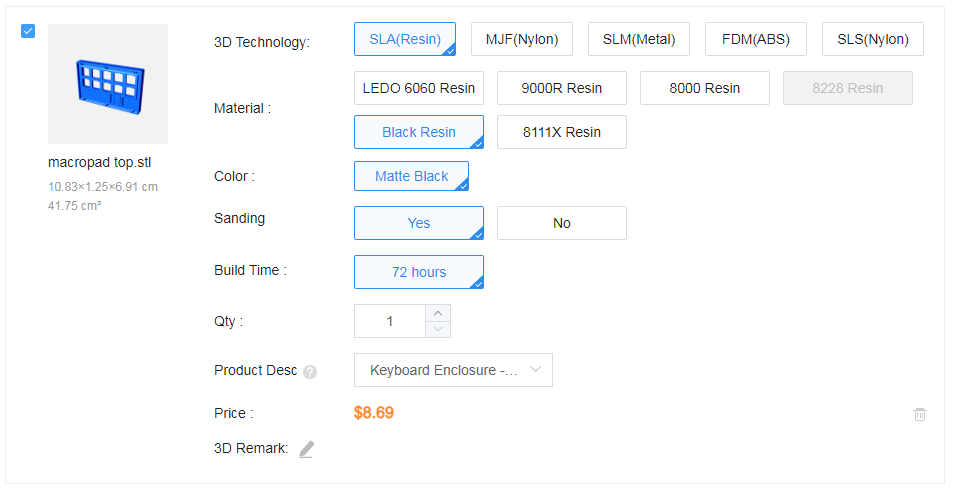

LEDO6060을 사용하면 11.04달러, Black Resin을 사용하면 16.04달러입니다. 이렇게 저렴한 모델 뽑을 때 아니면 시험삼아 써보기 어려울 것 같아서 블랙레진으로 주문을 넣었습니다.

두 파일 다 위와 같이 변경해줍니다.



두개의 파일 모두 변경해주셨다면, Sava to Cart를 눌러 저장해줍니다.



Secure checkout을 누르고, 배송정보를 입력하시고 배송방법을 선택하신 뒤 Continue를 눌러주시면 주문이 완료됩니다.

이제 기다리시면 jlc의 엔지니어가 파일을 확인하고 문제가 없다면 결제하라고 메일이 옵니다.

그럼 카드나 페이팔을 이용해서 결제하시면 됩니다.











추가로 필요한 부품으로는 상하판 체결용 원형자석 x12ea (3⌀x3t), rp2040 zero x1ea, 스위치 x10ea, 납, 와이어링용 전선, 도색을 위한 도료들 정도가 있습니다.
원형자석을 제외한 것들은 다 갖고 있어서 저는 자석만 사면 되겠네요.
자석은 네이버에 니즈라는 스마트스토어에서 구입하고 있습니다.

저는 천원어치 사자고 3천원 쓰는 게 아까워서 이번에 사이즈별로 조금씩 더 사놓으려고 합니다.

RP2040 zero는 알리익스프레스에서 구매하면 매우 저렴합니다.
저는 2개 8~9천원정도에 구입했었습니다. 네이버에 검색해 찾은 국내쇼핑몰 기준으로 1개 8천원(배송비포함1.1만원)이네요.
급히 1개만 필요한 상황이면 국내숍이 낫겠지만, 여러 개 구입하신다면 시간이 좀 걸리더라도 알리익스프레스가 나은 것 같습니다.





종합해보면

매크로패드 하우징 - 약 2.5만원 (해외배송비포함)

체결용자석 - 0.4만원 (택포)

스위치 10ea - 약 0.5만원 ( 저는 집에 굴러다니는 아무 스위치나 쓸 생각이지만, 비용계산을 위해 제가 좋아하는 우유뚜껑 게이트론 황축을 기준으로 삼았습니다, 택포)

rp2040 zero - 0.5만원(알리기준, 국내스토어 기준 1.1만원)

1n4148 다이오드 10ea -20ea 400원정도 (택포0.34)

해서 총 4만2천원 정도로 제작이 가능합니다.

순간접착제, 사포, 도료, 인두기, 납, 전선 등등의 가격은 포함시키지 않았습니다.



하우징을 오늘 결제했으니 빠르면 다음주 목요일쯤에 받겠네요.

출력물을 받으면 이어서 작성하겠습니다.
