 자작 해피해킹배열키보드, F60이 망한 지 벌써 네 달이 지났습니다.

네 달 동안 많이도 녹슬었네요..



바로 다시 만들었으면 좋았겠지만, 현타도 왔었고, 이곳저곳 돈 나갈 일도 많고 해서 자작에 약간 소홀해져 있었습니다.

요즘 날이 갑자기 추워지면서, 왠지 모르게 키보드 자작 취미에 다시 관심이 가기 시작합니다.



그래서 일단 책상 한쪽에서 계속 부식 진행 중인 F60을 다시 만들어보려고 합니다.

금전적 이유 때문에 CNC가공을 지금 당장 다시 도전할 수는 없고, 3D프린팅을 이용해서 만들어 보려고 합니다.

소재는 투명레진을 사용해보려고 합니다.





무게추들은 가공흔이 있긴 해도 치수에는 문제가 없어 보여서 그대로 사용하려고 합니다.

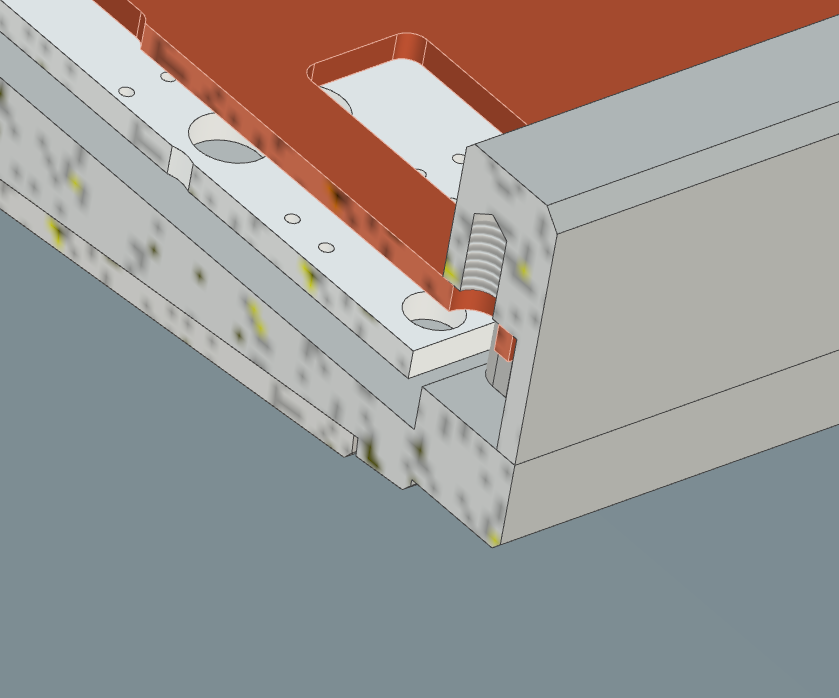

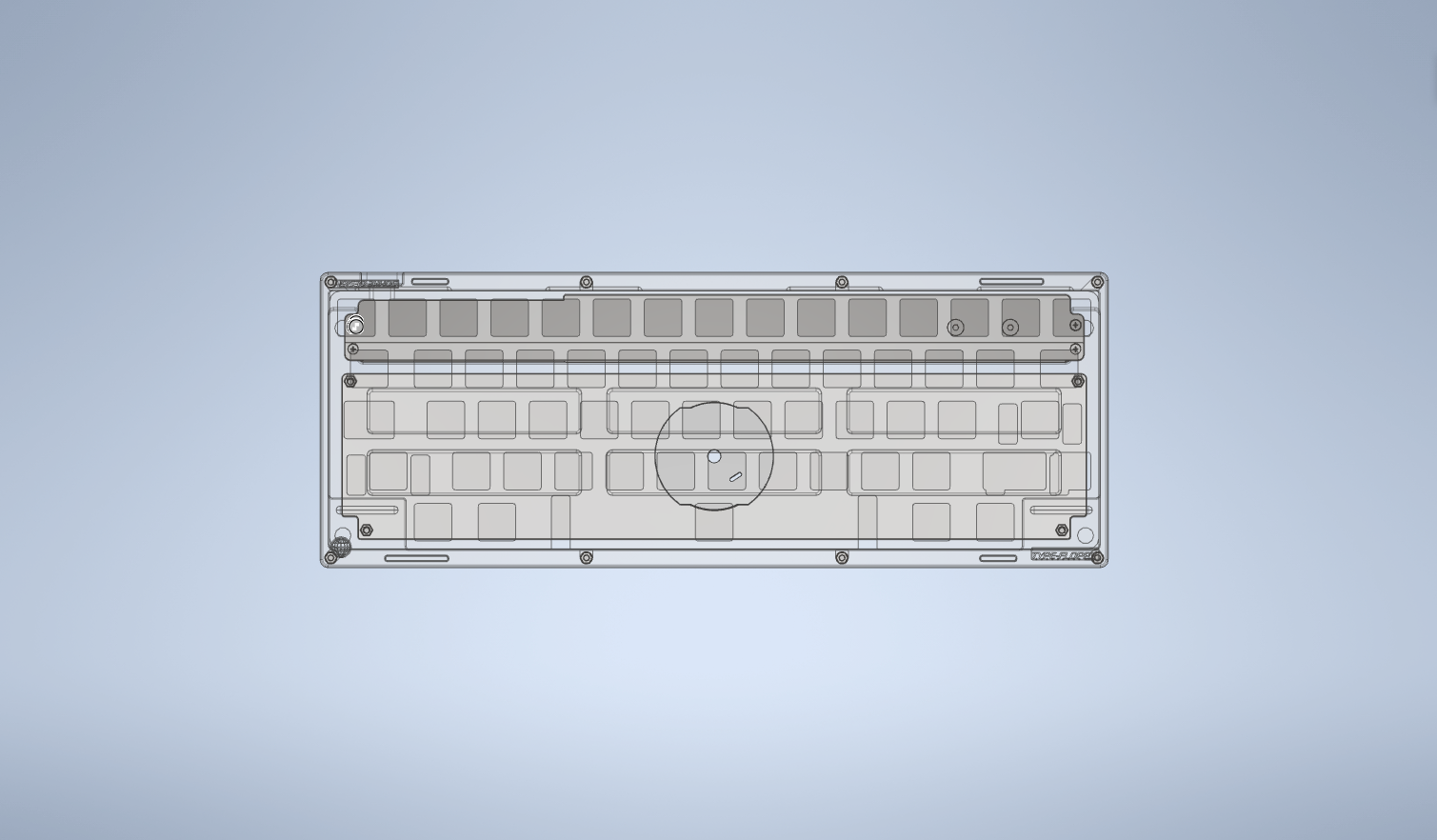

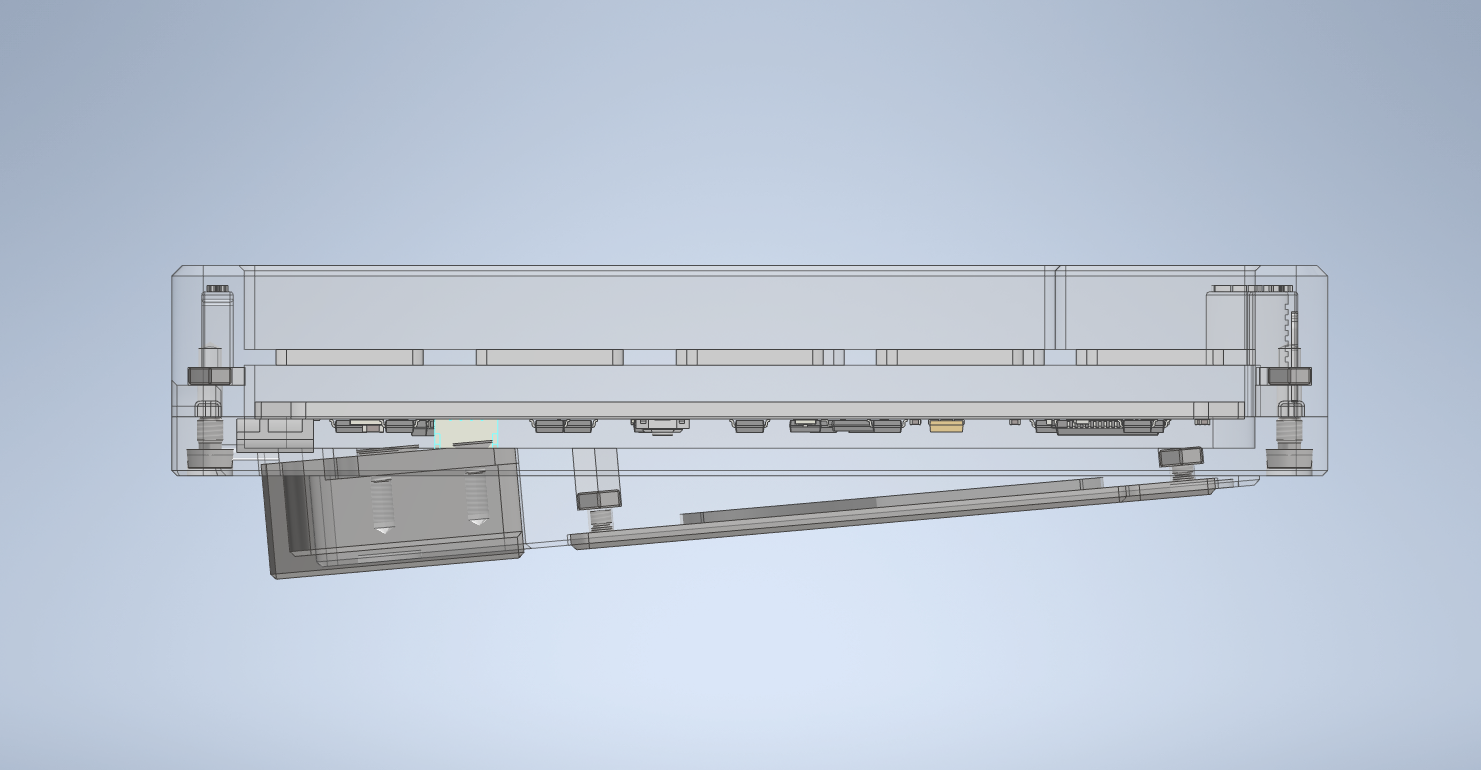

다시 처음부터 설계하기엔 하판과 함께 제 하찮은 설계 실력도 같이 녹슬어서.. 기존 cnc가공용 파일을 바탕으로 수정을 하였습니다.







변경사항

-상판과 보강판 일체형으로 변경

-스레드홀 -> 너트 매립

-각인 부분 수정





3D 출력물의 경우 나사산 모양을 출력하더라도 내구성이 좋지 않아 금방 사용할 수 없게 된다고 합니다.

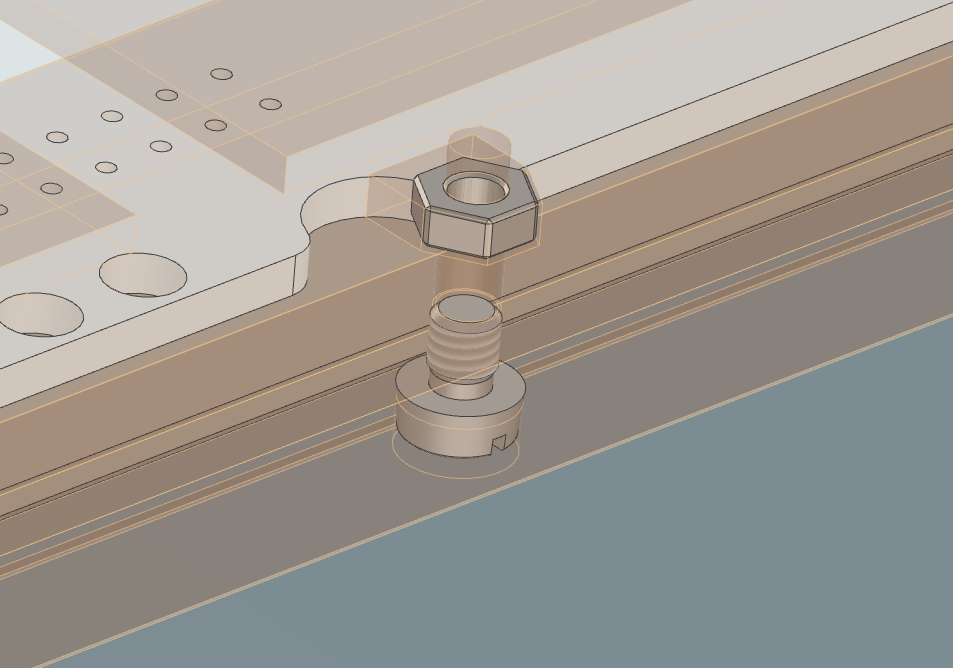

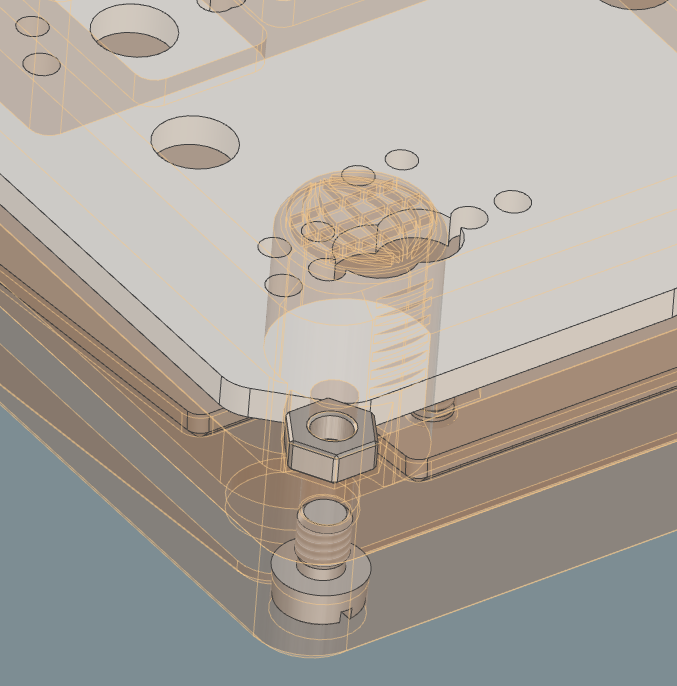

그래서 상하판 고정을 위해 너트를 매립해서 스레드홀 기능을 대신할 수 있도록 설계하였습니다.



보통 출력물에 나사산이 필요할 경우 인서트너트를 이용한다고 합니다.





 그런데 제가 만드는 키보드는 레진으로 이루어져 있기 때문에 열로 출력물을 녹이는 것이 불가능(?)합니다.

그래서 본드를 사용해서 고정하거나 해야 하는데, 투명레진이다 보니 본드가 굳으면서 지저분해 보일까 봐, 본드 고정 없이 일반 너트를 매립하는 방식으로 설계하였습니다.

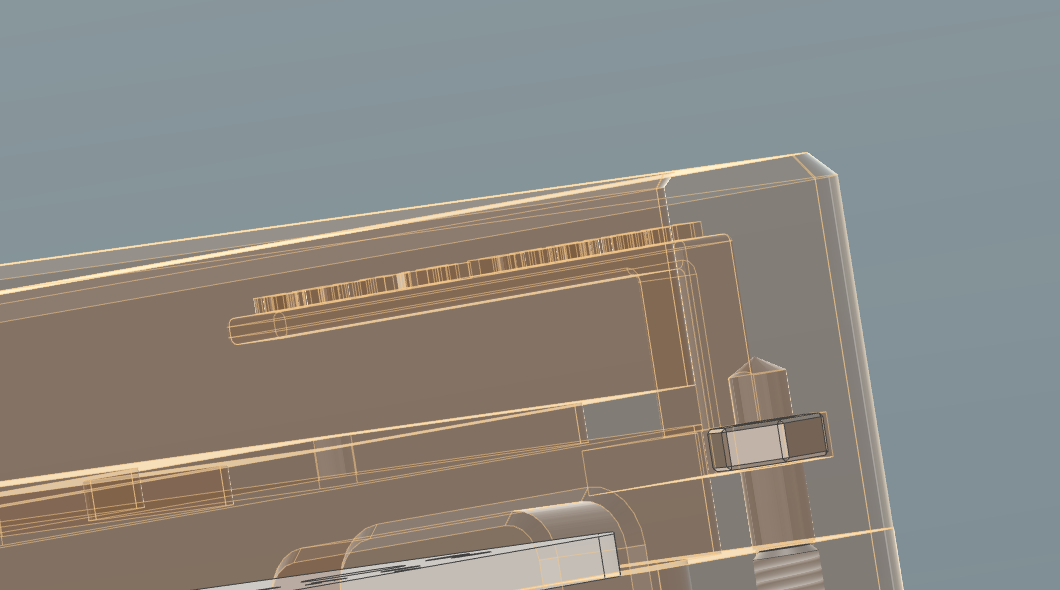

보강판의 경우 볼트 고정이 아닌 샌드위치 고정을 이용하면 재사용할 수 있을 거 같지만, 상판 수축 방지와 이런저런 이유 때문에 상판 일체형으로 변경하였습니다.

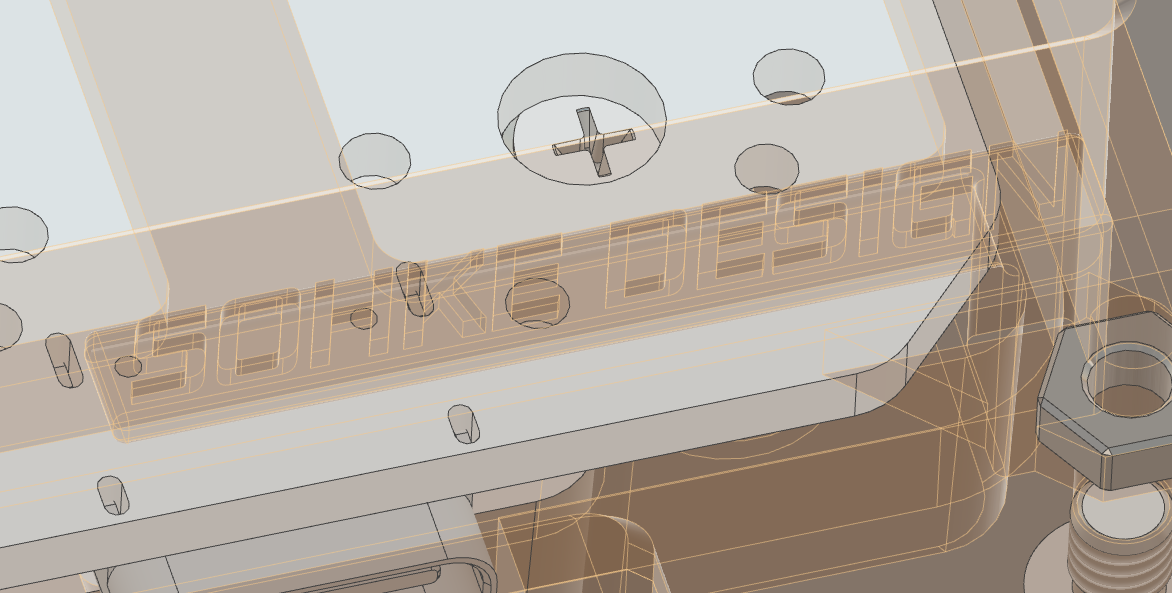

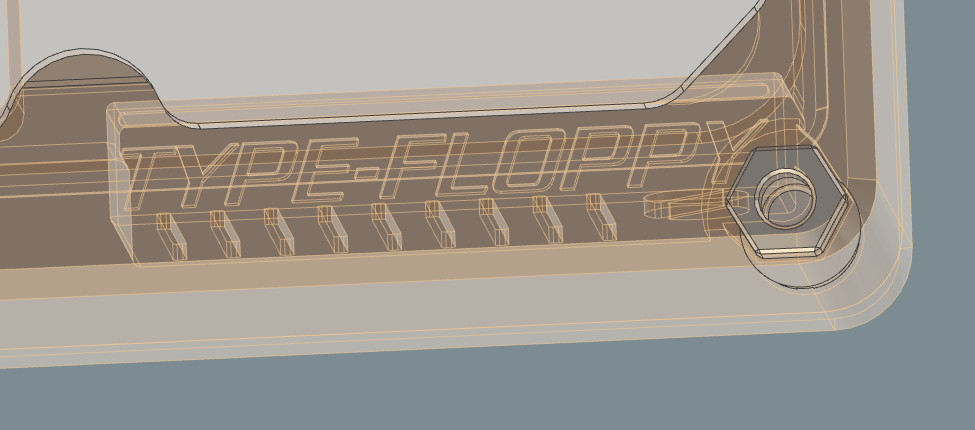

각인은 기존에는 음각으로 각인을 넣었었는데, 투명이니까 안쪽으로 숨겨보았습니다.

제가 원하는 느낌대로 잘 표현될지는 모르겠습니다.

솔직히 잘 안될 거 같긴 합니다..
